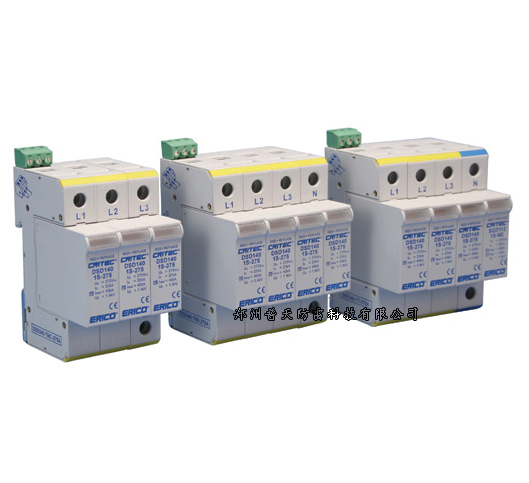

艾力高浪涌保护器DSD340TT275A

艾力高浪涌保护器DSD340TT275A
DSD340系列浪涌保护器对处于IEC61643-1 2级分类试验(或VDE C级分类)所定义的场所中分配电柜提供经济的保护。单模块可以为TNC,TNS,TT系统提供三相保护。
如内部热脱扣动作,可视状态指示反馈给用户。
R系列提供无源触点作为维修需求的遥控信号 。

特点:

• 最大浪涌额定值40KA 8/20μs,适合用于保护分配电柜,更长的工作寿命

• 35 mm DIN外形-和通用断路器匹配• 状态标记-提供清晰可视状态

• 遥信接点-提供遥信状态监控

• 不同的运行电压-适合大多数配电系统



型号

DSD340

订货号

702581、702591、702601

系统电压, Un

220/380 V - 240/415 V

配电系统

TN-C / TN-S / TT

最大可持续运行电压, Uc

275 VAC , 350 VDC

频率

0-60 Hz

最大放电电流, Imax

40 kA 8/20 µs

标称放电电流, In

 20 kA 8/20 µs

保护模式

L-PE、N-PE/ L-N 、N-PE

技术

MOV (3+0)

短路电路额定值, Isc

25 kA

脉冲电流

 5 kA 10/350 µs

电压保护水平, Up

850 V @ 3 kA

1.4 kV @ In

状态

机械指示

C型转换触点250V~/0.5A1.5 mm² (#14AWG)接线

尺寸 高×宽×长: mm (in)

90 x 68 x 54

(3.54 x 2.68 x 2.13)

模块宽度

3 M

重量: kg (lbs)

0.8 (1.76)

外壳

DIN 43 880, UL94V-0 热塑性塑料, IP 20 (NEMA-1)

连接

25 mm² (#4AWG)多股线

35 mm² (#2AWG)单股实心线

安装

35mmDIN导轨

 后备过电流保护

125Agl 如果主回路>125A

温度

-40°C - 80°C (-40°F - 176°F)

湿度

0 % - 90 %

许可

CE, IEC® 61643-1

浪涌额定值符合标准

ANSI®/IEEE® C62.41.2 Cat A, Cat B, Cat C

ANSI®/IEEE® C62.41.2 Scenario II, Exposure 2, 50 kA 8/20 µs, 5 kA 10/350 µs

IEC 61643-1 Class II

ReplacementMOV Module

DSD140M275

ReplacementMOVModule (Europe)

702496
