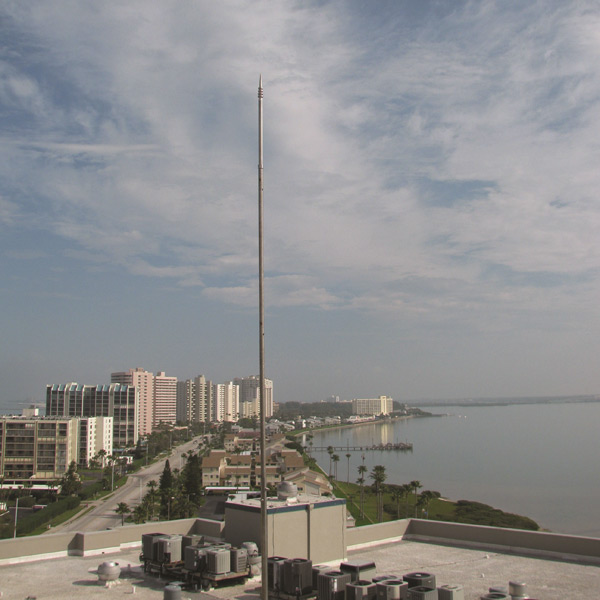

艾力高避雷针 ESE 避雷针 SI25 SI40 SI60
雷电放电前,nVent ERICO INTERCEPTOR ESE i系列可在高强度静电场条件下在端子尖端生成受控强度和频率的脉冲,因此可以从端子处产生上行先导,迎向来自雷雨云的下行先导。 这些提前放电式避雷针 (ESEAT) 符合2011版NFC17-102。设计要求、保护水平计算和保护半径取自该标准。由于具备内部控制电路,与其他无源元件相比,nVent ERICO INTERCEPTOR ESE i 系列可以提早触发上行先导。 nVent ERICO INTERCEPTOR ESE i系列已经按照法国 NFC17-102 2011 版修订要求在独立高压实验室内经过广泛测试。测试按照该标准中的定义,旨在模拟自然发生的条件,并且允许在不同类型的防雷系统之间进行性能比较。
产品特色
1、按照NFC17-102 及类似标准进行设计和测试
2、提供三种型号以适应特定现场要求;
3、适合与各种引下线系统(包括胶带、绞合导体和 nVent ERICO Ericore 导体)配合使用。
规格型号Part Number |
SI40I |
SI25I |
SI60I |
材质 |
不锈钢 304L (EN 1.4306) |
||
触发提前时间,∆T |
40 µs |
25 µs |
60 µs |
有效投影面积 |
16,710 mm² |
17,613 mm² |
17,355 mm² |
温度 |
|
120 °C Max |
|
直径 (Ø) |
|
28 mm |
|
高度 (H) |
|
684.6 mm |
|
螺纹尺寸 (TS) |
|
MF25 |
|
元件重量 |
1.36 kg |
1.53 kg |
1.45 kg |
Complies With |
NF C17-102:2011 ; NP 4426:2013 ;UNE 21186:2011 |
||
Certifications |
ICECON AT 016-05-3747-2018 (罗马尼亚);Qualifoudre |
||
UPC |
78285684794 |
78285684793 |
78285684795 |
EAN-13 |
8711893132656 |
8711893132649 |
8711893132663 |
