GFL1-3系列20米角钢避雷塔

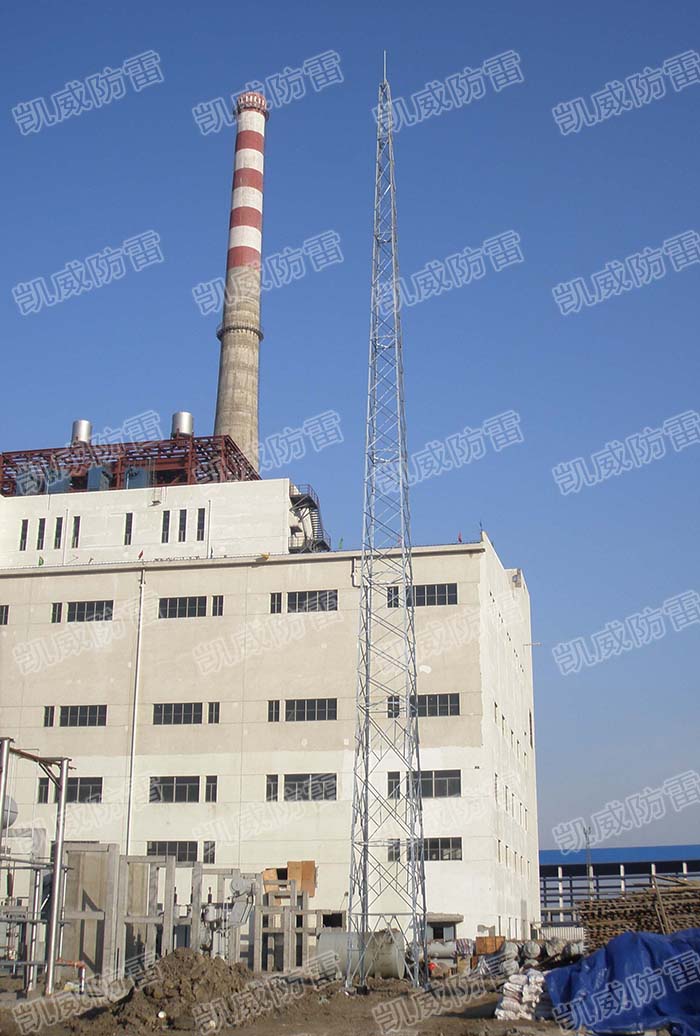

图：GFL1-3（20米高避雷针塔）
避雷塔常见有以下几种规格：GFL角钢避雷针塔、GJT圆钢避雷针塔、GH钢管杆避雷针塔等多种形式的金属塔，右图所示的就是GFL系列的角钢避雷针塔。
避雷针塔的保护范围还要按照滚球法来计算保护半径和保护范围。GFL避雷塔主要用于各种建筑的防雷工程,特别是炼油厂,加油站,化工厂,煤矿,炸药库,易燃易爆车间。

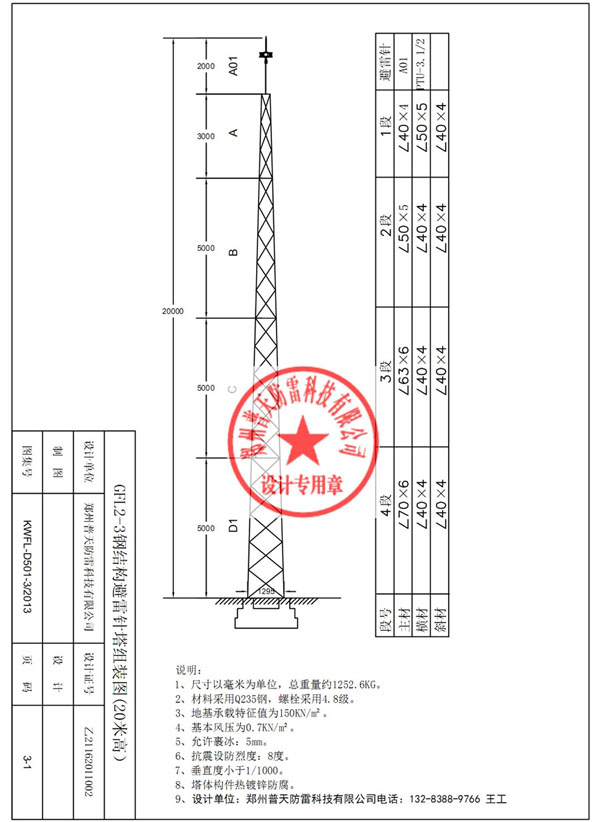

下图为20米高度的GFL2-3避雷塔设计图，风压0.7KN/M2
GFL避雷塔使用条件：
1、基本风压：w0=0.4及0.7KN/m2两种
2、抗震设防烈度：8度及小天8度地区
3、地基承载力：100及200 KN/m2
4、覆冰厚度： ≤10mm 5、垂直度：≤1/1000
避雷塔设计依据：
1、建筑物防雷设计规范（GB50057-94）
2、高耸结构设计规范（GBJ135-90）
3、钢结构设计规范（GB50017-2003）
4、塔桅钢结构施工及验收规程（CECS 80：2006）
避雷塔制作、安装
1.所有金属部件必须镀锌，操作时注意保护镀锌层。
2.采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm 3.避雷塔应垂直安装牢固。垂直度允许偏差为3/1000。
4.焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：
5.扁钢为其宽度的2倍(且至少3个棱边焊接)。
6.圆钢为其直径的6倍。
7.圆钢与扁钢连接时，其长度为圆钢直径的6倍。
8.避雷塔一般采用圆钢或钢管制成，其直径不应小于下列数值：
a独立避雷塔一般采用直径为19mm镀锌圆钢。
b屋面上的避雷塔采用直径25mm镀锌钢管。
c水塔顶部避雷塔采用直径25mm或40mm的镀锌钢管
d烟囱顶上避雷塔采用直径25mm镀锌圆钢或直径为40mm镀锌钢管e避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm．
9 避雷塔宜采用圆钢或焊接钢管制成，其直径不应小于下列数值：针长1m以下：圆钢为12mm、钢管为20 mm 、针长1-2m：圆钢为16mm、钢管为25mm、烟囱顶上的针：圆钢为20 mm、钢管为40 mm。 河南凯威电气设备有限公司，专业从事综合接地系统及防雷产品研究、放热焊接（阴极保护）设备生产、销售及服务。为各种工程提供专业化接地技术支持和服务， 从而为各种关键设备、建筑及人员提供安全保障。凯威公司下属有防雷工程公司（设计施工乙级资质）、避雷针塔生产公司、接地模块研究所有限公司、焊接技术研 发公司。
