接地端子KWD-TECH
1、凯威接地端子简介
凯威KWD-TECH不锈钢接地端子是接地系统的重要组件。 KWD-TECH不锈钢接地端子是精选99.99％高导电电解铜或316防腐不锈钢，采用先进铸造工艺或机械加工工艺制造而成。
产品由铁道部产品质量监督检验中心定期检测，质量安全。
我公司能提供各种标准尺寸有色金属浇铸造件，外观质量及技术性能完全超过国外公司的产品，但价格远低于国外产品。可以按照客户需求量身定制各种铸造接地产品，能提供各种标准尺寸有色金属浇铸造件。我公司生产的接地端子系列产品在我国客运专线上，已得到大量应用。
[ 应用领域 ] 高速铁路、城际轨道、航空枢纽、石油化工、水利水电等。
[ 工程实例 ] 京沪线、哈大线、武广线、广珠轨道、海南东环线、厦深线、宜万线、贵广线、渝利线、兰渝线、沪宁线、广深港等工程项目，应用总数量约超过100万只。
2、产品型号
下面展示的是凯威电气公司生产的部分产品型号，如果有特别需求，我们可以定制加工生产。

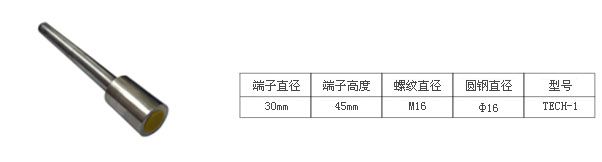

（1）不锈钢圆柱型KWD-TECH1

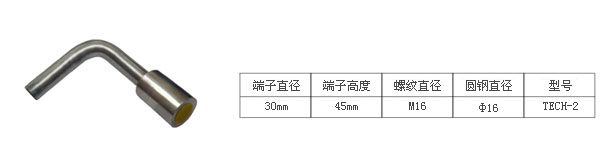

（2）不锈钢圆柱型KWD-TECH2

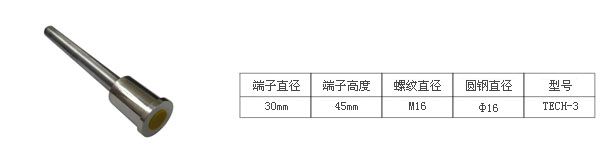

（3）不锈钢圆柱型KWD-TECH3

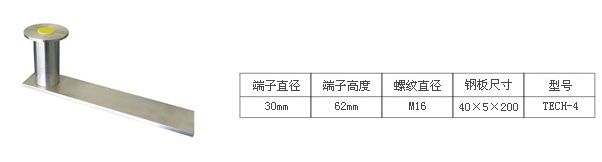

（4）不锈钢连接钢板型KWD-TECH4

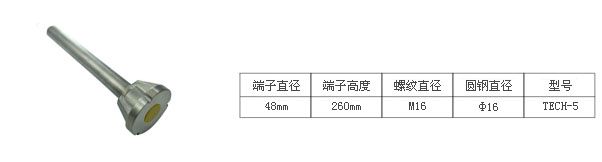

（5）不锈钢圆锥型KWD-TECH5

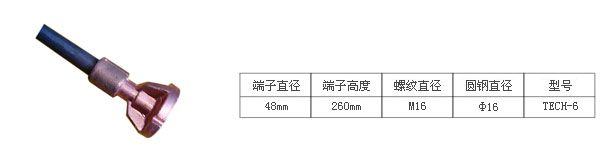

（6）铜锥型KWD-TECH6
|
序号 |
检验项目 |
技术要求 |
单位 |
检验结果 |
|
1 |
C |
≤0.08 |
% |
0.02 |
|
2 |
Cr |
≥16 |
% |
17.00 |
|
3 |
Ni |
≥5 |
% |
12.31 |
|
4 |
Mo |
≥2 |
% |
2.09 |
|
5 |
端子与钢筋配合处接触面积 |
≥200 |
mm² |
516.7 |
4、武汉高压研究院试验检验报告
|
序号 |
检测项目 |
标准要求 |
检测结果 |
评价 |
|
|
1 |
直流电阻 |
<0.5×106µΩ |
短时耐受电流试验前 |
环境温度：25.5℃ 直流电阻：335µΩ |
符合要求 |
|
短时耐受电流试验后 |
环境温度：24.5℃ 直流电阻：301µΩ |
符合要求 |
|||
|
2 |
短时耐受电流试验 |
短时电流：40kA 通流时间：≥0.1s焊接处不熔断。 |
经过40.2 kA/0.2s的试验后，试样焊接处未熔断 |
符合要求 |
|
|
3 |
抗拉强度试验 |
≥167MPa |
抗拉强度：93.5kN 截面：200mm² 即467.5MPa |
||

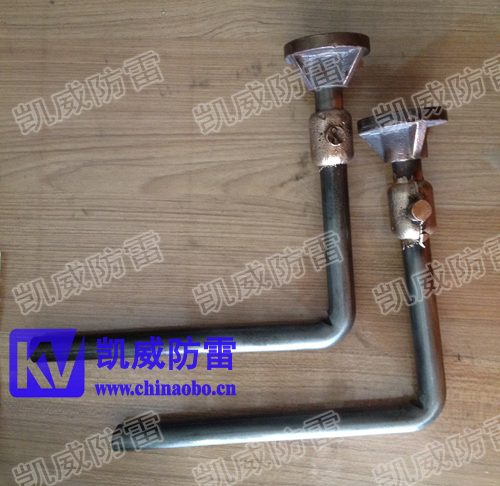

地铁高铁专用铸铜接地端子
L型铸铜接地端子
接地端子整套技术资料下载：http://www.spd86.com/xiazaizhongxin/2014-01-12/33.shtml
3、铁道部产品质量监督检验中心通信信号检验站检验报告
