机房防雷接地系统技术要求

机房防雷接地系统技术要求

防雷系统主要考虑电子机房弱电系统的防雷保护。

    网络机房信息系统接地装置应满足下列接地要求：防雷接地，接地电阻不大于1欧姆。

1、电源、信号防雷设计

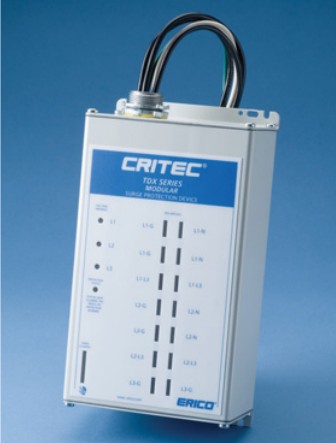

    第一级电源防雷：在机房电源配电处安装具有LED状态指示的TDX瞬态识别电源防雷箱一台，通流容量Imax不小于12KA（10/350us),内部有热脱扣TD技术，短路电流额定值Isc是200KAIC，三相五线制3PH 2W+G，五格式LED状态指示灯，防雷箱外壳是IP65铝制，原厂质保10年。

具体技术参数如下：

其他技术性能要求：

（1）、LED状态指示和无源触点提供远程状态指示；

（2）、瞬态识别技术TD，更长使用寿命；

（3）、内置安全特征，包括瞬态识别、过热保护、短路电流保护；

（4）、紧凑型NEMA-4外壳设计，适合嵌入式安装或在狭小空间安装。

第二级电源防雷：在UPS电源前端安装一台电源防雷箱；通流容量Imax不小于50KA（8/20us),内部有热脱扣TD技术，短路电流额定值Isc是200KAIC，三相五线制3PH 2W+G，五格式LED状态指示灯，防雷箱外壳是IP40铝制，原厂质保10年。（具体技术参数见上表）

第三级电源防雷：在网络机柜上安装电源综合防雷插座，机架式安装，（选配支持双回路电源，网络/音频信号防雷，可拔插），10A/16A插头。

在网络交换机、路由器前端安装单口信号防雷器或24口集中式网络交换机防雷器（19寸机架式）。

2、等电位连接

   等电位连接是防雷中的关键步骤，用3*30等电位连接铜排在机房静电地板下组成纵横交叉的网状结构，将防雷器、金属机柜和机房设备用BVR6的多股铜导线可靠连接到等电位铜排上，使整个机房处于同一电位之下，避免雷击时各设备之间相互放电，击坏设备。等电位连接采用M型结构。

3、接地系统

    接地电阻要求小于1欧姆。

垂直接地体采用镀铜接地棒，水平接地体采用70平方镀铜绞线，各接地体之间的连接采用CADWELD25放热焊接，以保证电气导通性。所有的接地材料均抗腐蚀性强，50年不变质。

    铜镀钢接地棒技术要求如下：

1.0铜镀钢接地棒

  直径5/8”带螺纹的接地棒。

1.1钢

   1035钢—冷到ASTM A1080和AISI C1017标准，3/4外 ，使用1018钢。伸缩强度如下：

棒直径                平均                      范围

3/8”           86.500磅/平方英寸           75—95.000psi\

1/2”            86.5000磅/平方英寸          75—95.000psi\

5/8”           大于90.000磅/平方英寸         90.000+

3/4”          大于90.000磅/平方英寸         90.000+

1”             大于90.000磅/平方英寸        90.000+

1.2镀铜层

   采用电镀的方法在钢芯和铜之间形成一个分子联结的铜层，该铜是型号DHP的合金#122CD并且含铜量高达99.95%。最终在铜，镍和钢之间形成一个高质量的联结。铜镀钢接地棒的铜层厚度为0.010IN。

1.3 成品尺寸

1.3.1直径：成品的最终测量结果

    棒尺寸            平均直径

 1/2”              .500”

 5/8/”              .561”

 3/4”               .677”

1”                 .910

1.3.2板厚：这个铜镀层能控制成以下厚度水平和持续超过棒，点和斜面末端除外。

厚度                   平均直径

  10mil/0.254mm                .010”

  13mil/0.254mm                .013”

1.1.3 加工

     接地棒一端为60度圆锥体，另一端为正方形和斜面。带螺纹接地棒是根据美国螺纹标准2级要求轧成的。带螺纹接地棒一端的螺纹带“平”头，另一端切成螺纹斜角。标准长度有6、8和10英尺（1英尺为0.3048米）正负误差为+5/8和-0”。

1.4接地棒标记

   每根接地棒是在其顶端印有12英寸长的标记，该标记包括：标明接地棒直径和长度的代码，制造商商标和UL标记。

1.5 技术参考

UL467标准

美国国家电力制造商协会NEMA8CC-5/GR-1

美国国家标准协会关于钢的标准ANSIC33-8

ASTMA1080;AISIC1017

海军设施工程规范NAVFACENGCOM12.1

美国军事手册MILHANDBOOK419
