 郑州凯威防雷是河南省防雷协会理事单位,是从事防防雷工程设计施工的乙级资质公司,防雷工程涵盖银行证券、文物古建筑、城市建筑物、煤矿工业企业等行业的信息系统防雷和建筑物直击雷防护。

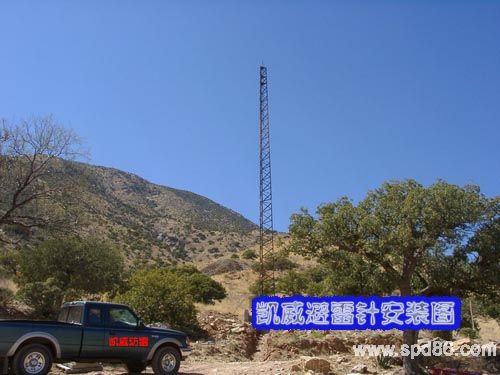

25米GFL角钢避雷针安装图片

25米GFL避雷针(角钢)安装图片
我公司(河南凯威电气公司生产的GFL1或GFL2角钢避雷针)安装的25米避雷针安装于某工地,详细即使问题请咨询我公司 400 0022 296.
GFL1避雷针塔
一、应用领域:高层建筑、库房、油库、变电站、电站、物资仓库的防雷设施,使被保护物免遭雷击灾害。
二、GFL1避雷针塔按照99(07)D501-1技术标准生产。塔形选自标准图籍99D501-1
三、采用圆钢或角钢作为塔柱材料,风荷载系数小,抗风能力强维护成本低。塔柱正三角型或四角形布置,节约钢材,跟开小,占地面积小,节约土地资源
四、选址便利塔身自重轻,运输和安装便捷,建设工期短,塔型随风荷载曲线变化设计,线条流畅,技术成熟,遇罕遇风不易倒塌。结构安全可靠.
五、避雷塔原理:接闪器接闪后,雷电流从低阻抗导体引泻放到大地,并使被保护的天线、设备或建筑物不发生侧击和二次雷击、带电、消除闪雷、衰减雷电流强度,使被保护设备减少反击和感应过电压的危害;保护范围按GB50057滚球法进行计算.
六、技术参数:
1、风压:0.4kN/平方米和0.7kN/平方米两种;震裂度8度
2、高度:15-40米或更高
3、接地电阻:≤10Ω
4、设计重量:请参考图集。
5、  材质:Q235圆钢/角钢
6、  防腐处理:热渡锌
7、有效使用期:30年以上
GFL1避雷塔选型表:

针塔编号       避雷塔高度        承载力特征值          照明台
GFL1-1          20m              100 KN/m⒉            无
GFL1-2          20m              100 KN/m⒉            双
GFL1-3          20m              150 KN/m⒉            无
GFL1-4          20m              150 KN/m⒉            双
GFL1-5          25m              100 KN/m⒉            无
GFL1-6          25m              150 KN/m⒉            双
GFL1-7          25m              150 KN/m⒉            无
GFL1-8          25m              150 KN/m⒉            双
GFL1-9          30m              150 KN/m⒉            无
GFL1-10        30m              150 KN/m⒉            双
GFL1-13        35m             150 KN/m⒉            无
GFL1-20        35m             150 KN/m⒉            双

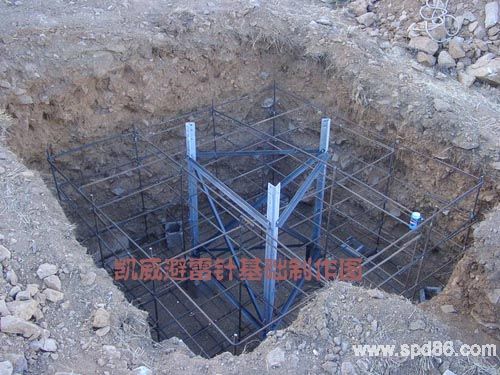

避雷针基础如下图所示:
