接地工程之接地模块与镀铜绞线放热焊接图

接地工程之接地模块与镀铜绞线放热焊接图
    由我公司设计施工的某防雷接地工程圆满结束,本工程设计接地电阻为1欧,采用接地模块PTD-3(数量26块)、镀铜接地棒(数量30根,有UL认证)、水平接地线(镀铜钢绞线KW-S70,数量100米)、降阻剂2吨,组成5*5m的接地网格,所有接地体之间全部采用凯威放热焊接(热剂焊),施工完毕后,现场测量接地电阻值为0.45欧。
    接地体敷设深度为1.5米,在引入建筑物的位置设置接地观测井T416BH一个。

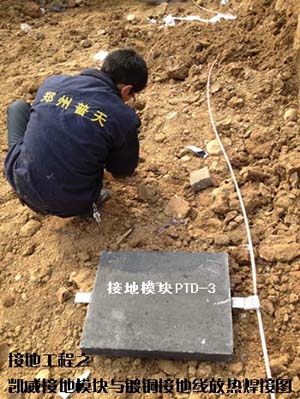

    下图为现场施工图:
