仿生接闪树避雷针安装于国家级文物单位
仿生接闪树避雷针安装于国家级文物单位

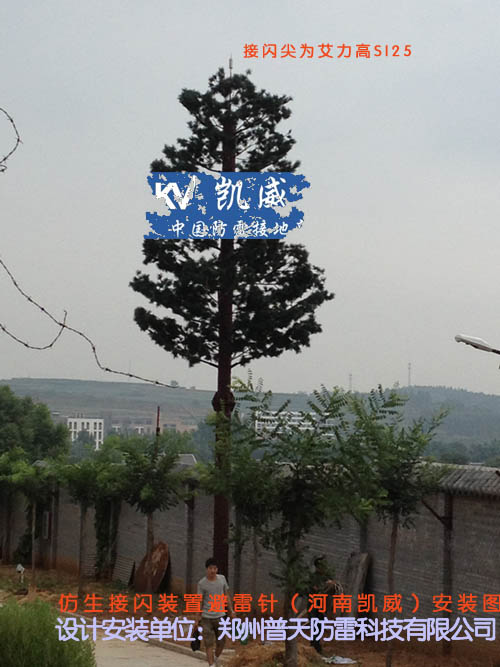

凯威电气公司设计生产、郑州凯威防雷科技有限公司安装的仿生树接闪装置（避雷针）今日安装于某国家级文物院内，据郑州凯威防雷公司技术人员介绍，此避雷针接闪装置外观像是一棵常青树，与周围环境匹配，高度10米，顶部接闪针尖为美国艾力高SI25，按照收集容积法计算得知有效保护范围79米。
艾力高SI25、SI40、SI60、S125提前放电避雷针保护范围计算方法
美国艾力高（ERITECH/ERICO）公司的ETITECH SI INTERCEPTOR ESE提前放电避雷针接闪器已经在许多独立的高电压实验室被广泛的测试，测试的要求是按照法国NFC17-102和西班牙UNE-21186标准进行的。
工作原理
在雷电条件下，当雷电下行先导接近地面时，任何导体的表面都会产生一个上行先导。在被动避雷针的情况下，只有在长时间的电荷重聚后，才会传播上行先导。ETITECH SI INTERCEPTOR ESE提前放电避雷针的上行先导的激励时间大大缩短。
在雷电之前的 静态电场特性情况下，ETITECH SI INTERCEPTOR ESE提前放电避雷针在针尖部分会产生可控幅度和频率的脉冲，这使避雷针产生一个上行先导并向上传播，从而截获雷云里发生的下行先导。
保护范围
ETITECH SI INTERCEPTOR ESE提前放电避雷针的保护半径Rp取值表如下：
|
郑州凯威防雷公司
设计制作
|
保护等级I
R=20m
|
保护等级II
R=45m
|
保护等级III
R=60m
|
|||||||
|
△T
|
25
|
40
|
60
|
25
|
40
|
60
|
25
|
40
|
60
|
|
|
H（m）
|
3
|
25
|
35
|
48
|
34
|
45
|
59
|
39
|
50
|
65
|
|
4
|
34
|
46
|
64
|
46
|
60
|
78
|
52
|
67
|
87
|
|
|
5
|
42
|
58
|
79
|
57
|
75
|
97
|
65
|
97
|
107
|
|
|
SI25避雷针保护范围计算方法如下：
如将被保护物归为第二类防雷建筑物，D取值45m，Δt取值25，h为5m,
保护范围Rp=½{h(2D-h）+Δt(2D+Δt)}
=57米
所以，在距离地面5米高度的平面上，避雷针保护范围为57米。
|
||||||||||
