25米避雷针 圆钢结构避雷针 GJT

25米避雷针:截面正三角形,6米/段,热镀锌
25
钢结构避雷针型号:GJT-25B(高度25米,基础JD-4

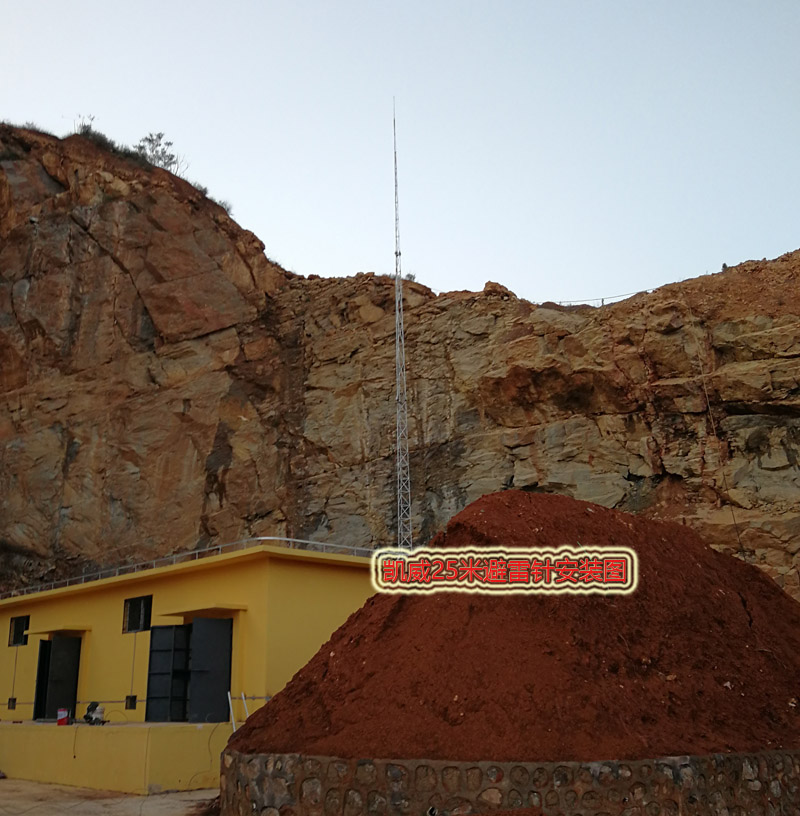

避雷针安装图

【凯威避雷针的技术要求】:

  凯威圆钢结构接闪杆避雷针)基本风压 0.4KN/M2,抗震烈度8度。

钢材选用45#材质,整体在凯威防雷公司车间内加工,试拼装无误后热镀锌,镀锌厚度要求:厚度3-6mm的工件镀锌厚度不小于70um;其他厚度的工件不小于85um。







序号

名称

规格尺寸

备注

1

A段主材/斜材

Φ16/Φ16

热镀锌,镀锌层厚度85um;每段之间采用6个螺栓连接。结构部分,每段长度6米。

2

连接板

-10*80*120

3

B段主材/斜材

Φ20/Φ16

4

连接板

-10*100*150

5

C段主材/斜材

Φ22/Φ18

6

连接板

-12*100*150

7

D段主材/斜材

Φ25/Φ20

8

塔脚板

-20*160*220

9

针尖

Φ18*1200

10

连接螺栓

M16*70

6个;8.8级

11

连接螺栓

M20*100

12个;8.8级

 图纸下载:

25米避雷针设计图.pdf
文件类型: .pdf 82f68b8199f0f071bf6302252e8f432b.pdf (106.38 KB)
