电子地磅防雷保护设计方案
1 电子地磅结构
电子地磅,是厂矿、商家等用于大宗货物计量的主要称重设备。在二十世纪八十年代之前常见的电子地磅一般是利用杠杆原理纯机械构造的机械式电子地磅,也称作机械地磅。二十世纪八十年代中期,随着高精度称重传感器技术的日趋成熟,机械式地磅逐渐被精度高、稳定性好、操作方便的电子地磅所取代。
电子地磅按秤体结构可分为:u型钢电子地磅、槽钢电子地磅、工字钢电子地磅、钢筋混凝土电子地磅;按传感器可分为数字式电子地磅、模拟式电子地磅、全电子地磅;电子地磅俗称地磅。他们的基本配置是一样的。都需要传感器、接线盒、打印机、称重仪表,现如今的电子地磅可以配上电脑和称重软件。
2 电子地磅综合防雷
电子地塝受雷击损坏的途径主要有:直击雷、雷电感应和地电位反击。电子地磅的防雷保护,其设计应综合考虑防直击雷、电源系统防护、信号系统防护、均压等电位防护、屏蔽防护五个方面,才能获得良好的效果。参照GB50050-94(2000年版)《建筑物防雷设计规范》第6.1.2条的要求,地磅站应为第三类防雷建筑物。
2.1直击雷防护设计
直击雷防护的目的是把闪电引导到安全的地方泄放入地,它是雷电防护的前提。设计施工之中,我们在电子地磅机房屋面四周设置避雷带,在阳角处设置50cm高的避雷短针,间隔≤25m处设置引下线与地网连接,屋面所有金属管道、广告牌等金属构件与避雷带作好等连位连接,并做好防腐处理。如果条件具备的情况下,可在电子地磅3m处设避雷单针保护,将电子地磅承载器金属台面及地磅房完全置于避雷针的有效保护范围之内。
2.2 感应雷防护设计

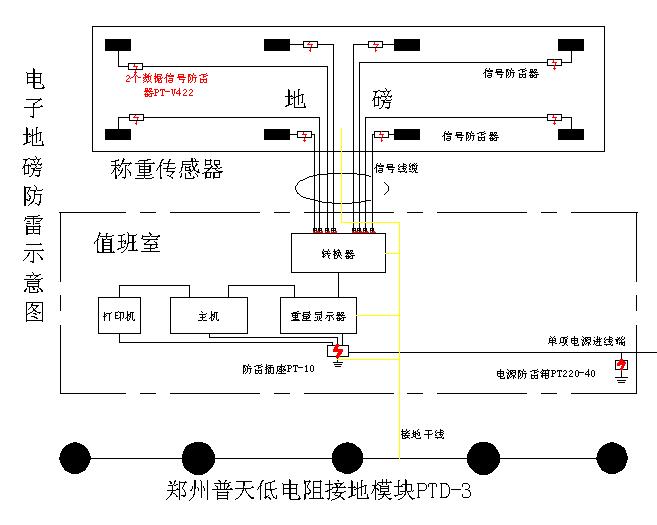

(1)电源和信号系统的雷电防护
依据雷击事故调查结果显示电子地磅所遭受的雷击绝大部分是雷电波从电源线和信号线路侵入设备造成的,所以电源和信号系统的防雷是整个防雷系统的关键之一。
地磅一般都处于暴露场合,因此,其应力部件(传感器)、放大器和显示设备以及与地磅配套使用的电脑打印机等设备很容易遭受雷电的损害。大多数情况下,地磅的损坏都是由阻容耦合瞬态过电压造成的,我们对所有引入显示间的供电、信号线路以及室外与地磅的应力部件(传感器)相连接的信号线及电源线都应安装过电压保护装置。
(2)电源的雷电防护
电源的雷电防护可按三级防雷设计:
第一级防雷:由于机房内电源线路受太大雷击的机会较少,对于建筑物,室内第一级电源防雷可省(如果供电线路为架空敷设,则应考虑在总配电箱前端安大通流容量的电源浪涌保护器,作为第一级防护);
第二级防雷:机房值班室电源配电箱电源进线端处安装箱式单相电源浪涌保护器,作为室内用电设备第二级防护。
第三级防雷:在机房值班室主机、称重显示器前端安装防雷插座,对这些设备进行电源线路精细级雷电防护;
(3)控制信号线路防雷
在地磅传感器、转换器控制线上安装控制线数据信号避雷器,我们选用的SPD响应时间小于1ns,限制电压小于5—12V,最大通流能力为5kA,接入后对信号的衰减在0.1dB-0.5dB之间。
(4)等电位连接
在磅房内敷设等电位汇流排,将室内电器设备就近与等电位汇流排可靠连接。并与地网相连接,将地磅承载器金属面用16cm的铜线与接地网可靠连接,但不能影响地磅的准确度。
(5)屏蔽
将入户电力线路在进入室内前,套金属管地埋,地埋金属管长度不得小于15m,金属管两端可靠接地,
(6)接地系统
接地系统为该磅房设备等防雷设施的共用接地网,接地极采用接地模块PTD-3。地网按规范要求设计安装,必须满足防雷规范接地电阻R≤4Ω的要求。
参考文献
[1] GB50057-2000版,建筑物防雷设计规范[S].
[2] GB50343-2004版,建筑物电子信息系统防雷技术规范[S].
[3] GB/T21431-2008,建筑物防雷装置检测技术规范[S].
[4] GB18802-2002,低电压配电系统的电涌保护器(SPD)[S】
[5] GB50343-2004,建筑物电子信息系统防雷技术规范[S].
