中小型加油（气）站防雷设计方案
中小型加油（气）站防雷初探
摘要：从雷电、静电的形成及危害入手，参照汽车加油站的特点，引出了基层中小型汽车加油（气）站防雷的重要性，进而全面阐述加油棚、油罐及附属建筑物的直击雷防护和雷击电磁脉冲的防护，并提出系统的解决方案。
关键词：加油站；直击雷防护；雷击电磁感应
雷电是一种极具破坏力的自然现象，其电压可高达数百万伏，瞬间电流更可高达数十万安培。千百年来，雷电所造成的破坏可谓不计其数。落雷后在雷击中心1.5-2Km半径的范围内都可能产生危险过电压损害线路上的设备。雷电灾害如同暴雨、飓风一样都属于气象（自然）灾害，它与水、旱、刑事犯罪、交通事故统称为影响社会安全和经济发展的六大灾害。
雷电的破坏作用主要是雷电流引起的，它的危害基本上可以分为三种类型:一是直击雷的作用，既雷电直接击在建筑物或设备上发生的强加热效应作用和电动力作用；二是雷电的二次作用，通常称为间接雷害，即雷电流产生的静电感应作用和电磁感应作用；三是雷电对架空线路或金属管道的作用，所产生的雷电波可能沿着这些金属导体、管路，特别是沿天线或架空电线将高电位引入室内与造成反击。
随着我国经济的快速发展，城市的综合灾害防御规划与城市的建设规划共同进行已成为各地政府规划城市建设的主要内容之一。伴随地方经济的发展和人民生活水平的提高，各地的机动车辆也在迅速增加，城市机动车公共加油站这一为之提供能源的配套服务设施也在快速的增加。加油站在城市交通建设中起着重要的作用，也是城市灾害救助中的重要能源基地，但是近年来加油站的雷电灾害事故频繁发生，直接威胁到加油站周围人群和建筑物的安全，削弱了加油站作为城市能源枢纽的功能，因此对加油站的雷电综合防护是非常重要的。
1.雷电防护理论
闪电是电流源，防雷的基本途径就是要提供一条雷电流（包括雷电电磁脉冲辐射）对地泄放的合理的阻抗路径，而不能让其随机性选择放电通道，简言之就是要控制雷电能量的泄放与转换。因此现代防雷保护一般采取内外结合的方法。
建筑物外部防雷系统由三个基本部分组成，它们共同构成了一条低阻抗通路，它们是:
1位于屋顶和其他较高部位上的接闪器；
2接地装置系统；
3连接接闪器和接地装置的导体（引下）系统。

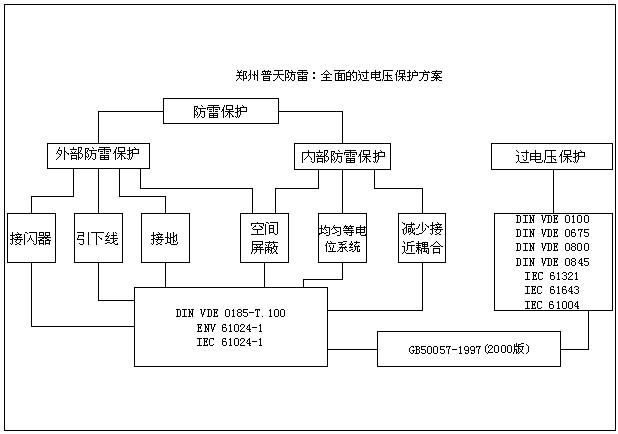

建筑物内部防雷系统是防止雷电和其他形式的过电压侵入设备中造成毁坏，为了实现内部防雷，对于侵入室内雷害的治理是多方面的，需要采取综合防护措施，主要包括泄流、均压、接地、屏蔽和隔离等。全面、综合的雷电防护措施如图1：
图1 综合防雷措施
1.1雷击侵入设备的途径
1.1.1直击雷
所谓直击雷，是指雷电直接击在建筑物、构架、树木、动植物上，因电效应、热效应和机械力效应等造成建筑物等损坏以及人员伤亡。一般防直击雷是通过外部避雷装置即：接闪器（避雷针、避雷带、避雷网、避雷线）、引下线、接地装置构成完整的电气通路，将雷电流泄入大地。然而接闪器、引下线和接地装置的导通只能保护建筑物本身免受直击雷的损毁，但雷电仍然会透过多种形式及途径破坏电子设备。
1.1.2感应雷
所谓感应雷，是指雷云放电时，在附近导体上产生的静电感应和电磁感应等现象称之为感应雷击。雷电在雷云之间或雷云对地的放电时，会在附近的电源线路、信号线路、埋地管道、设备间连接线和铁路钢轨等等导体上产生静电和电磁感应过电压，使串联在线路中间或终端的电子设备遭到损害。
感应雷虽然没有直击雷猛烈，但其发生的几率比直击雷高得多。直击雷只在雷云对地闪击时才会对地面造成灾害，而感应雷则不论雷云对地闪击或者雷云对雷云之间闪击，都可能发生并造成灾害。此外直击雷一次只能袭击一个小范围的目标，而一次雷闪击都可以在较大的范围内多个小局部同时产生感应雷过电压，并且这种感应高压可以通过电力线、电话线等传输到很远，致使雷害范围扩大。

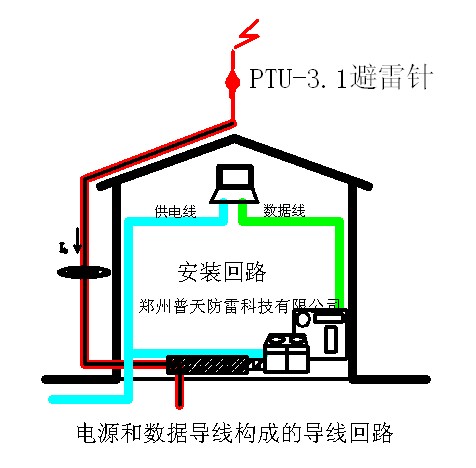

装有避雷针的建筑物，可以避免雷击损坏建筑物，但是在雷电从建筑物顶端泻放入大地或者附近发生雷击的时候，雷电电磁脉冲可以通过避雷针的引下线和接地系统地线产生很强的电场，建筑物内的所有金属物品均会产生感应电压，这些感应电压的高低随着金属形状、距地线的距离和雷击大小而变（根据IEC 61312标准，当雷击击中建筑物时，即使装有避雷针，直击雷电流50%的通过引下线和接地系统入地，仍然会有大约50%的雷击能量仍会分配到各线路系统）一旦您的电源输入线、电话线、网络线或其它电子设备的金属引出、引入线感应到瞬间高压，避雷针就无能为力了。感应雷击破坏的主要对象是电子电气设备。
1.1.3电磁脉冲
由于雷电电流有极大峰值和陡度，因此在它的通道周围会出现很强的瞬变电磁场，处在这个瞬变电磁场中的导体就会感应出较大的电动势，而此瞬变电磁场，都会在空间一定的范围内产生电磁作用，也可以是脉冲电磁波辐射，而这种空间雷电电磁脉冲波（LEMP）是在三维空间范围里对一切电子设备发生作用。因瞬变时间极短或感应的电压很高，以致产生电火花，其电磁脉冲往往超过2.4高斯。现代银行、邮电、证券机房或营业柜台通常应用计算机进行货币存取、信息传递与交换等业务，依据GB/T 2887-2000《电子计算机场地通用规范》标准这些场合对磁脉冲承受限度应小于800A/m，故在新机房建设或旧机房改造时应对防雷与磁屏蔽措施必须充分注意。
1.1.4地电位反击
建筑物的外部防雷系统（如避雷针、避雷网等）遭受直接雷击，在接地电阻的两端就会产生危险的过电压，由设备的接地线、建筑物或附近的其他建筑物的外部防雷系统或其他自然接闪物（各种管道、电缆屏蔽管等）引入设备，造成设备的损坏。
1.1.5操作瞬间过电压
众所周知，当电流在导体上流动时，会产生磁场，储存能量，电流越大，导线越长，储能越大，所以当大型负载（特别是电感性负载）电气设备开关时，便会产生瞬时操作过电压。
2.加油站相关情况介绍
加油站通常具有以下几个特点：
1）地理位置：加油站通常设在城区开阔地带或郊区、山区、乡村、高速公路等道路边的开阔地带；
2）实施条件：无论在城区还是乡村，这些加油站建筑往往都不具备符合要求的防雷实施（包括外部防雷、内部防雷和地网等等）。此外，加油站营业建筑的面积一般都很小，不便于多级防雷方案的实施；
3）电源系统：一般加油站的380V交流供电线路是架空明线接入至站区附近再地埋引入建筑的，部分加油站是由10KV电力线架空接入，经变压器后再地埋引入建筑的。在乡村和山区有时根本没有地埋措施，因此非常容易感应雷电电磁脉冲；
4）通信网络系统：引入加油站的ISDN等通信线路通常也是由户外架空明线引入的，并且通常未安装专用电涌保护器（SPD）做雷电防护措施。
从以上几个特点不难发现，从雷电防护角度来看，加油站一般都运行于“高风险”环境下，即对于雷害风险的“暴露程度”很高，因此需要采取强有力的防护措施。根据GB50057-94《建筑物防雷设计规范》、GB15599-95《石油与石油设施雷电安全规范》、GB50074-2002《石油库设计规范》等国家标准及IEC61312《雷电电磁脉冲的防护》标准，其电源线路至少应采取两级雷电防护，信号线路至少应采取一级雷电防护才能达到雷电防护的要求。但目前的情况是，大多数加油站都没有进行电源线路和信号线路的雷电过电压防护。
鉴于加油站的上述特点和要求，一般认为对于中等以上雷暴强度地区（年均雷暴日40天以上），应选用最大标称放电电流大于15KA（10/350μS）的电涌保护器作为电源系统的第一级雷电防护，其保护水平应小于2000V，同时满足这两个方面的要求才能保证加油站设备用电电源的可靠运行。通信信号线路由于多是由外部进线，因此同样会受到雷击的威胁，因此也需要采用专用通信信号系列电涌保护器进行雷电防护。
3.1.1站区的防雷设计
依据GB50057-94《建筑物防雷设计规范》，由于加油站的建筑物的防雷类别为二类，所以用滚球设计接闪器时滚球半径R=45m；由于加油站的建筑物包括加油棚、宿舍楼及其它附属建筑物，这些建筑物在设计和施工时，利用其框架结构的桩作为垂直接地体，利用地梁与承台作为水平接地体，利用桩内两条对角主筋作为引下线，利用天面板筋作为接闪网格（通常为10m×10m或8m×12m），因此只需要沿天面四边设避雷带，在四角设避雷50cm短针进行防护即可。如加油站为尖顶型结构，需要在尖顶部位安装避雷针，常规设计为高度为100cm避雷针。
图2.加油站基础平面防雷
3.1.2油罐区的防雷设计
GB50074-2002《石油库设计规范》第14.2章、防雷的要求：金属油罐必须作环形接地，其接地点不应少于两处，其间弧形距离不宜＞30m，接地体距罐壁应不小于3m。钢油罐顶板厚度＜4mm时，应装防直击雷设施，当顶板厚度≥4mm，可不装防直击雷设施。但对于位于多雷区（年平均雷暴日数多于40天）的油罐和铝顶油罐，应安装独立避雷针做防直击雷设施。独立避雷针与被保护油罐的水平距离不应小于3m，保护范围应高于呼吸阀2m以上。
依据GB 50057-94《建筑物防雷设计规范》第三章、建筑物防雷设施和GB 50074-2002《石油库设计规范》第14.2章、防雷的要求：油罐区的防雷类别应设定为一类，用滚球法计算常规油罐区的保护范围，当滚球半径R=30m时，两支对角线分布的等高避雷针的高度一般为9.5m，其导流面积应大于100mm2 ，根据安装需要可进行焊接或螺栓紧固在避雷针铁塔顶部。
3.2引下线的设计
站区的避雷针和避雷带可用建筑物内的钢筋作引下线，将屋面避雷带按标准要求分别接在四个角上，将避雷带与建筑混凝土内的钢筋相连。油罐区的避雷针可用铁塔作引下线，因铁塔已良好接地，所以只需在安装避雷针时保证避雷针与铁塔有良好的电气连接，并做防腐处理即可。
3.3反击的防护
如果加油站的接地引下线与各种金属导线、管道或用电设备的工作地线间的绝缘距离未达到安全要求。则可能造成工作地线之间的放电，从而使这些金属导线、管道或用电设备的工作地线引入反击电流，造成雷击事故。由于避雷接地装置在雷击瞬间使其周围的地电位上升，这样即使该避雷接地装置与建筑物之内其它设备的工作接地装置是分开的，也避免不了因两个接地装置之间的距离不够安全而造成地中放电，致使零电位的其它设备的工作接地引入反击电流。因此，保持一定的安全距离十分关键。
加油站的地网分为直击雷保护接地（其接地电阻要求≤10Ω）、防静电接地（其接地电阻要求≤10Ω）、电源工作接地（其接地电阻要求≤10Ω）、信号线路直流工作接地（其接地电阻要求≤4Ω）四个部分。
依据GB 50057-94《建筑物防雷设计规范》第三章、建筑物防雷设施和GB 50074-2002《石油库设计规范》第14.2章、防雷的要求：加油站的接地应采用统一接地的接地形式，并在各处做等电位连接，既油罐的罐体及罐的金属构件以及呼吸阀、量油孔等金属附件，电力电缆外皮和瓷瓶铁脚，装于钢油罐上的信息系统的配线电缆外皮，加油机地脚螺钉等均应与接地系统做可靠的电气连接，其统一接地电阻要求≤4Ω。
考虑到地网使用的长期性和耐腐蚀性，建议使用非金属接地模块制作地网。地网布置依据地形进行设计。水平接地体使用40×4mm镀锌扁钢，埋深0.6米；垂直接地体使用河南凯威电气的接地模块PTD-3。地网引出地网测试极到地面上，以便以后检测地网情况。
3.5.1外来导体的布置
外来导体包括：金属水管、通讯电缆线及电力电缆铠装外皮或电缆金属管等。所有的水管和电缆应埋地进入机房，水管和电缆铠装外皮和保护金属管应在进入机房时接地，电缆应选用铠装电缆或穿金属管埋地进入机房电缆相线和中线应通过电涌保护器接地。
3.5.2电源系统电涌保护器的布置和选择
雷电及浪涌电压电流具有极高的或、极高的幅值，与具有极高内阻的电流源相近的电流特性，所有的防护措施都需要围绕这些方面展开。雷电及浪涌防护的基本原则是使雷电及浪涌所包含的能量按照预先设定好的方式和途径顺利的泄放。
（1）电涌保护器的布置原理
a)在LPZ0和LPZ1区交界：U2 =U1-I2R2 可以看出：U2这样就可以通过多级钳位使残压逐步降低，以有效地抑制外来雷电波入侵和雷电电磁脉冲的危害。
b）通过电涌保护器的雷电流逐级减少，还为安装电涌保护器提供了方便，我们在安装电涌保护器时总会使用导线进行连接，而导线电感在雷电波的频率下不能忽略，于是有：
Uc=UL1+Us+UL2 Uc=Is(ZL1+ZL2)+Us
这样的残压将会附加上一个额外的Is(ZL1+ZL2)，如果只有一级电涌保护器，雷电流的大部将从这一级电涌保护器泄放入地则Is非常大，这样要保证U额外Is(ZL1+ZL2),否则则ZL1+ZL2要非常地小,也即导线要非常短,在安装时往往很难做至,安装条件就会非常苛刻。多级布置使这个部题得至解决。
c）SPD4必须尽量靠近设备，这是因为GB 50057-94（2000版）和IEC 61312表明电涌保护器距被保护设备的距离过大会由于雷电波的反射效应而在被保护设备上引起高频振荡，使得设备上的电压超过电涌保护器上的残压而损坏设备。这个距离应小于10米。
（2）浪涌保护器的分类
根据IECl312-1(通则)、IEC-1312-3(浪涌保护器的要求)、IECl643-2(低压系统的浪涌保护器)及ITU-TK36(保护装置的选择)，浪涌保护器(SurgeProtectiveDevices简称SPD)可由气体放电管、放电间隙、MOV、SAD、齐纳二极管、滤波器、保险丝等元件混合组成。国内外各种类型SPD产品一般都由这些元器件组成。浪涌保护器可分为三类：电压开关型SPD(Voltage Wwitehing Type SPD)； 限压型SPD (Voltage LimitingTypeSPD)；组合型SPD(CombinationTypeSPD)。 雷击电流型SPD(归属于电压开关型SPD类)：是安装在通信局(站)建筑物外雷电保护区0区的SPD，可最大限度地消除电网后续电流，以疏导10／350μs的模拟雷电冲击电流(无论这些电流是远处的雷电过电压还是由直击雷引起的)。雷击电流型SPD一般由高性能火花隙组成，它的特点是放电能力强，但残压较高，通常为2000~4000V，检验测试器件采用一般10／350μs的模拟雷电冲击电流波型。
限压型SPD：限压型SPD一般由氧化锌压敏电阻 (MOV)及半导体放电管(SAD)等元器件组成，是安装在雷电保护区建筑物内的SPD，可疏导8／20μs的模拟雷电冲击电流，在过电压保护中具有逐级限制雷电过电压的功能，检验测试器件的残压一般采用8／20μs的模拟雷电冲击电流波型。
混合型电源SPD：半导体放电管(SAD)与MOV组成的混合型电源SPD。
半导体放电管主要技术特征包括：对浪涌电压的响应速度非常快，与原有的保护单元相比，对陡峭的雷击电压可以充分抑制，这样使原来的保护单元多级保护设计变得简单，而且更加小型化；利用半导体内部的电子和空穴原理进行工作，不存在劣化问题，保养简单，使用寿命增加；用硅PN结的工作原理设计半导体放电管，其双向、单向、开关动作均能自由、精确地设计出来，一致性较好。因此，采用半导体放电管(SAD)与MOV组成的混合型电源SPD，可能利用SAD对浪涌电压的响应速度非常快等特点，在一般雷电过电压的保护时，由SAD承受浪涌电流，其标称放电电流可达10~20kA；若遇到较大量级的雷电过电压，第一级由SAD组成的电路保险管可自动断开，由第二级MOV作为雷电过电压保护，作为混合型电源SPD，其MOV能承受冲击通流能量一般大于100kA。
MOV与滤波器组成的混合型电源SPD：根据一个典型的沿配电线路侵入的雷电波，其浪涌波形是符合傅立叶变换的，其大部分能量分量具有相对较低的频率，采用MOV与滤波器组成的混合型电源SPD在同一测试条件下，可以具有比单一并联的SPD更低的残压。RFI滤波器可对150kHz~20MHz的雷电波进行滤波；标称放电电流40kA时残压可小于1000V。
（3）电涌保护器的选择
SPD冲击通流容量的选择。单纯从价格的意义上讲，冲击通流容量较小的SPD的价格小于冲击通流容量大的SPD，但从技术经济比的角度去考虑问题，可能这一观点又有了新的含义，通流容量是指SPD不发生实质性破坏而能通过规定次数、规定波形的最大电流峰值，冲击通流容量较小的SPD在通过同样的雷电流的条件下其寿命远小于冲击通流容量大的SPD。根据有关资料介绍：“MOV元件在同样的模拟雷电流8／20μs、10kA测试条件下，通流容量为135kA的MOV的寿命为1000-2000次，通流容量为40kA的MOV的寿命为50次，两者寿命相差几十倍(据笔者分析，被测试的MOV元件可能是由小通流容量的MOV组合型的产品。但测试结论也可以说明，冲击通流容量较小的SPD在通过同样的雷电流的条件下其寿命远小于冲击通流容量大的SPD)”。
变压器低压侧的电涌保护器其三相电压的动作电压；U0 = 400V
3.6加油站电源系统设计方案
根据IEC 61312《雷电电磁脉冲的防护》、GB 50057-94《建筑物防雷设计规范》、GB 50074-2002《石油库设计规范》及GB 50058-92《爆炸和火灾危险环境电力设计规范》中防雷及过电压规范有关防雷分区的划分和各级电源系统雷电及过电压保护要求，针对汽车加油站配电系统的特点，可将其分为三个防雷区分别加以考虑。由于如前所述单级防雷可能会带来因雷电流过大而导致的泄流后残压过大或者保护能力不足引起的设备损坏。因此选用电源系统多级保护，可防范从直击雷到操作浪涌的各级过电压的侵袭。
当加油站并不处于雷保活动的区域内，有时仍会遭受雷击，原因就是在进线、出线或有关金属管道上未采用防止雷电过电压侵入的措施。直击雷或感应雷都可能使得导线或金属管道产生过电压，这种过电压沿着导线或金属管道从远处雷区传来，侵入内部设备，造成部件损坏，人员伤亡。因此，即使不安装避雷针也要安装进线过电压保护装置。
图3 加油站系统防雷方案
3.6.1电源一级防雷[LPZOA-LPZ1区]
依据《建筑物防雷设计规范》第六章：防雷电电磁脉冲；第三节屏蔽、接地和等电位连接的要求：第6.3.4条及第四节 对电涌保护器和其他的要求：第6.4.7条规定，在LPZOA或LPZ0B区与LPZ1区交界处，从室外引来的线路上安装SPD当线路有屏蔽时，每个SPD的雷电流按雷电流的幅值的30%考虑，汽车加油站为二类防雷建筑物，首次雷电流幅值为150KA，电源线路为非屏蔽埋地的TN配电模式，因此首次直击雷在低压配电线路上每线的分配电流为：在建筑物已安装合格的防直击雷措施后，有50%的雷电流通过引下线流入接地装置，因此每线分配电流为：In =[150 KA×50%]÷4 =18.75KA，按《建筑物防雷设计规范》第六章：第四节：第6.4.7条要求每线标称放电电流不宜小于15KA。同时，依据《建筑物防雷设计规范》第六章：第四节第6.4.4条及IE C61312《雷电电磁脉冲的防护》第三部分：浪涌保护器的要求，浪涌保护器可以将数万伏的感应雷击过电压限制到4KV以下。
综上所述,应在380V低压总配电箱安装标称通流容量25KA的10/350μs波形的开关型模块式电源电涌保护器,用于整个加油站所有用电设备的第一级电源防护。应采用多层石墨间隙技术和特殊的材料工艺的10/350μs波形的开关型模块式电源电涌保护器，此类SPD较火花间隙型SPD的优点在于: 1)它的雷电能量泻放能力较强；2)它的脉冲响应时间较火花间隙型SPD短；3)它的脉冲点火电压较火花间隙型SPD低，保护水平小于2000V，而火花间隙型SPD的保护水平等级通常为4000V；4）多层石墨间隙型SPD无工频续流，避免了火花间隙型SPD的续流和灭弧问题，工作状态更稳定，建议型号凯威PT-DM150/4。
3.6.2电源二级防雷[LPZ1-LPZ2区]
根据《建筑物防雷设计规范》第六章：防雷击电磁脉冲；第四节，第6.4.1至6.4.12条LPZ1区对电涌保护器（SPD）的要求及GB 50054-95《低压配电设计规范》第四章的有关规定，依据雷电分流理论，需使用8/20μs波形，通流容量20KA。《建筑物防雷设计规范》第六章对于配电盘、断路器、固定安装的电机等第Ⅲ类耐冲击过压，其耐压为4KV。为防止浪涌保护器遭受雷击后损坏后，电源对地短路，需要在浪涌保护器前安装空气开关作为短路保护装置，型号是PT-DM40
可在潜油泵控制线、潜油泵加油机、税控加油机或一般加油机电源配电箱和营业大厅电源配电箱内分别安装具有防火功能的8/20μs波形通流容量20KA的电源防雷箱，电源线选用耐油性能良好的带塑料护套的RVV型4×2.5mm2绝缘线引入。
3.6.3电源三级防雷[LPZ2-LPZ3区]
根据IEC 61312-3雷电电磁脉冲的防护第三部分：浪涌保护器的要求，在LPZ2-LPZ3区内，浪涌保护器可将浪涌电压限制到一千多伏，浪涌保护器器PT-DM20/2通流容量为（8/20μs）：≥10KA。可在营业大厅计算机管理设备、UPS电源、票据打印设备、加油机数据传输设备及其它精密设备的电源开关处使用插座式电源浪涌保护器。
3.7信号系统保护方案
在雷击发生时，产生巨大瞬变电磁场，在1KM范围内的金属环路，如网络、信号及通讯金属连线等都会感应到雷击，将会影响网络、信号及通讯系统的正常运行甚至彻底破坏系统。对于网络、信号及通讯方面的防雷工作是较易被忽视的，往往是当系统受到巨大破坏、资料损失惨重时才想到应该做预先的防范。本方案中网络、信号设备防护方面，依据GB 50174-93《电子计算机机房设计规范》、YD/T5098 《通信局（站）雷电过电压保护工程设计规范》、GB 2887-89《计算机场地安全要求》中信号系统雷电及过电压防护要求，应在从营业厅液位仪检测仪引出的液位仪控制线上安装额定负载电流1～1.5A的大功率特殊信号电涌保护器，用于液位仪检测仪信号线路的保护。应在从营业厅加油机总控制线上安装精密的控制信号电涌保护器，用于加油机总控制线路的保护。应在PSTN拨号网络通讯线MODEN前和电话通讯系统进线端分别安装电话线路通信线电涌保护器，用于各设备网卡及电话通信线路的防雷保护。
加油站所属环境为雷电高风险地区，依据GB50057-94《建筑物防雷设计规范》标准的要求，应该按二类建筑物雷电防护要求来考虑，其油罐区应按一类建筑物雷电防护要求来考虑。该区域的直击雷防护和接地应该严格按GB 50057-94《建筑物防雷设计规范》和GB 50074-2002《石油库设计规范》的要求进行设计。加油站配电电源系统宜将其分为三个防雷区分别加以考虑，首级保护宜采用标称放电电流值25KA的10/350μs波形的多层石墨间隙开关型模块式电源电涌保护器。液位仪控制线、加油机总控制线、PSTN拨号网络通讯线等也应采用相应的电涌保护器进行保护。
参考文献
1、GB50057-94《建筑物防雷设计规范》
2、GB50156－2002《汽车加油加气站设计规范》
3、GB 50074-2002《石油库设计规范》
4、IEC61312《雷电电磁脉冲的防护》
