网络机房电源防雷信号防雷设计
电源、信号防雷设计

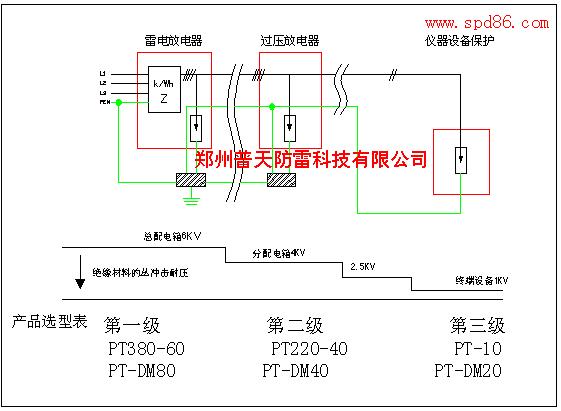

第二级电源防雷：在营业厅电源配电处或在UPS电源前端安装凯威PT220-40防雷箱一台；
第三级电源防雷：在服务器、交换机等重要设备前安装防雷插座PT-10,作为整个设备的电源保护。
在网络交换机、路由器前端安装单口信号防雷器PT-TJ45。
②等电位连接
等电位连接是防雷中的关键步骤，用BVR6的铜导线，沿墙壁敷设，将防雷器、金属机柜和机房设备用BVR6的多股铜导线可靠连接到等电位铜排上，使整个机房处于同一电位之下，避免雷击时各设备之间相互放电，击坏设备。等电位连接采用M型结构。
③合理布线
将电源线路和信号线路分别用金属桥架分开布线，避免电源线路干扰信号线路。各桥架可靠连接到等电位铜排上。
④接地

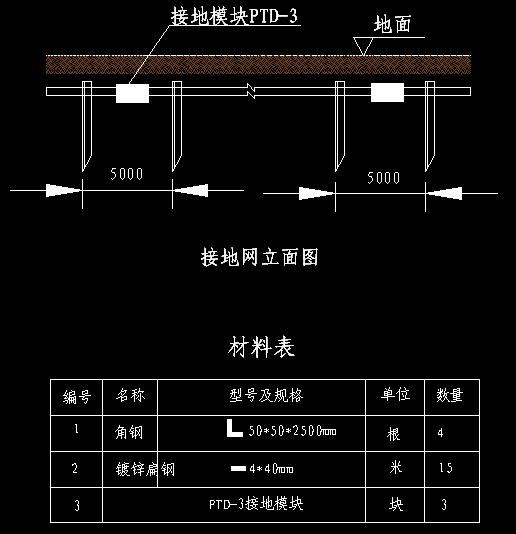

雷电的最终去处就是接地网，所以一定要有一个好的接地，按照国家规范，接地电阻要求小于4欧姆。接地材料采用凯威接地模块PTD-3二十块。接地线与等电位汇流铜排可靠连接。
⑤防雷预算—参考价格
|
序号
|
名称
|
型号
|
单价
|
数量
|
合计
|
备注
|
|
1
|
二级电源防雷箱
|
PT220-40
|
|
1
|
|
|
|
2
|
防雷插座
|
PT-10
|
|
|
|
|
|
3
|
单口信号防雷器
|
PT-RJ45
|
|
|
|
|
|
4
|
连接导线
|
BVR6
|
|
|
|
|
|
5
|
镀铜钢绞线
|
30CCS70 |
|
|
|
|
|
6
|
接地模块
|
PTD-3
|
|
20
|
|
|
|
7
|
放热焊接 |
