安防监控系统防雷保护方案
安防监控系统防雷保护方案:主要包含避雷针、三合一或二合一防雷器、接地网制作、监控机房电源防雷等内容。
关键词:监控系统防雷,接地,视频防雷器,控制线路防雷器,电源防雷器,避雷针,接地模块,镀铜接地棒
(一) 直击雷防护设计

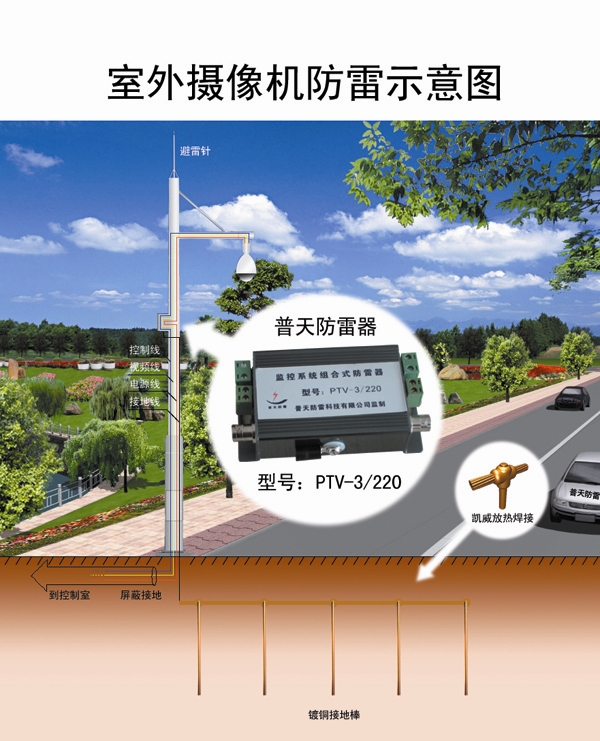

应在室外的摄像机支撑杆顶安装能保护摄像机的PTZ-0.5通用镀铜避雷针,并做出相应地网接地(要求接地电阻小于10欧);在监控大楼应有防直击雷的避雷(带、针、塔)装置,并建造一组小于4欧的地网,使雷电及过电压快 速对地泄放。
防雷配置清单:
(1)、避雷针PTZ-0.5;(2)、三合一防雷器PTV-3/220或二合一防雷器PTV-2/220;(3)、接地模块PTD-3,镀铜接地棒KW-D142;(4)、凯威放热焊接
(二)监控机房感应雷防护设计
1、电源防雷:
在监控机房的配电柜或UPS电源前,安装凯威PT220-40A防雷箱一台,在电视墙、视频服务器、工控机等设备前安装防雷插座PT10,数量10个。
2、信号防雷:
(1)在室内监控机房监视器前分别安装对应接口的视频防雷器PT-BNC。 (2)在室内监控机房安装对应的控制线路防雷器PT-V485。
光纤传输暂不考虑防雷措施。
3、等电位处理及屏蔽
将工作地(交、直流工作地)、设备保护地、防雷保护地连接在一起,构成一个均压等电位体,并将所有进入建筑物的通信电缆及线缆用金属管道进行屏蔽,将所有的金属管道(包括水管、煤气管及各种屏 蔽管道)在进入建筑物之前,就近接地,如有多组地网且地网间距小于20米,根据国家防雷标准的有关要求采用公共接地方式,即共地处理(采用电子开关作为等电位连接)。其目的是消除各地网之间的电位差,保证设备不因雷电的反击而损坏。
4、人工接地网设计
地网设计在建筑物周围,挖地网深度为600~800mm,宽不少于400mm,接地电阻为R≤4Ω,垂直接地体采用凯威接地模块PTD-3,水平接地体采用70平方镀铜钢绞线,垂直接地体与水平接地体的连接采用凯威放热焊接。

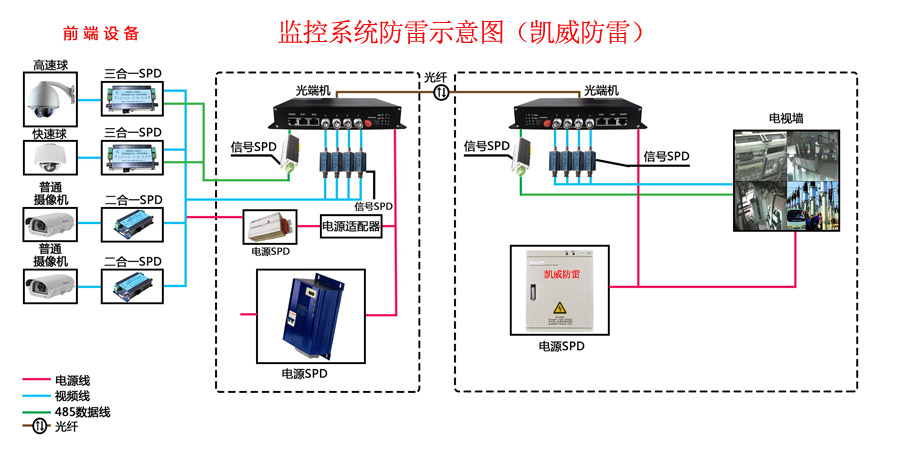

监控系统防雷示意图如下:

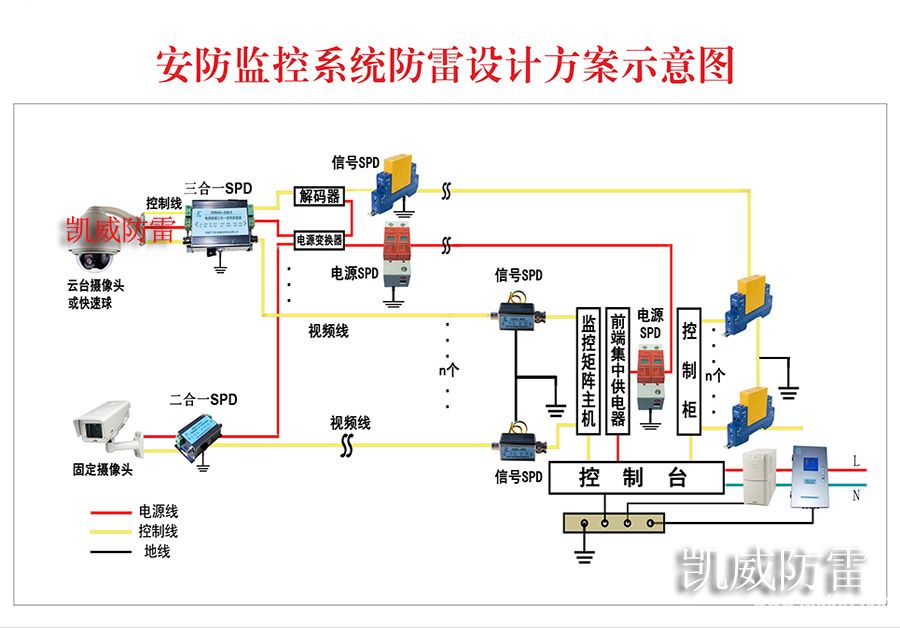

防雷示意图2
5、防雷配置清单:
序号
名称
型号
数量
备注
1
电源防雷箱
PT220-40A
1-2台
室内使用
2
电源防雷插座
PT10
10个
3
视频防雷器
PT-BNC
4
控制线防雷器
PT-V485
5
等电位均压带
PT325
20米
6
三合一防雷器
PTV-3
室外使用
7
二合一防雷器
PTV-2
8
镀铜接地棒
KWD-14B
9
接地模块
PTD-3
20块
接地网 制作
10
镀铜接地棒
KW-142D
10跟
11
镀铜钢绞线
KW-S70
100米
12
放热焊接
KWWELD
1套
