根据学校建筑物的特点、电源的敷设方式、校园网的结构及布局等因素，综合进行校园网的防雷设计。　　
1设计依据
校园网的防雷设计主要依据：
l GB50057-2010《建筑物防雷设计规范》（2010版）
l GB50343-2004《建筑物电子信息系统防雷技术规范》
l GB16895.22－2004 /IEC 60364-5-53:2001 A1:2002 建筑物电气装置 第5－53部分： 电气设备的选择和安装  隔离、开关和控制设备 第534节：过电压保护电器
l YD5098-2005《通讯局（站）防雷与接地工程设计规范》
2设计思路
按照GB50057-2010第2.0.4条相关规定，中小学校教学建筑物多数被确定为第三类防雷建筑物，少数为第二类防雷建筑物。
按照GB50343-2004第4.3.1条相关规定，校园网雷电防护等级为D级。
按照招标文件的要求，此防雷项目设计的防护范围为：校园网所涉及的网络主控机房和计算机教室的接地及等电位连接、电源电涌防护、网络信号电涌防护等。
3防护设计：

3.1电源防雷保护
由于此次防雷改造涉及学校多，学校供电情况差异很大，针对不同情况采取相应的电涌保护。

（1）楼房、低压电缆埋地引入

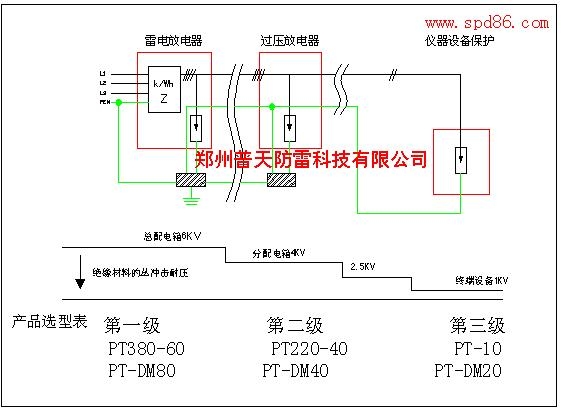

该类机房的电源采取二级或三级电涌防护安装SPD。在机房所在教学楼的低压总配电柜内安装 PT380-100KA电源SPD（In：100kA，Up≤ 2.5kV ）。机房配电箱处安装PT380-40电源防雷箱（Imax ：40kA，Up≤1.8kV ）各SPD；端串接适配的空开，连接线截面积不小于16mm2。机房UPS电源前端安装凯威电源防雷箱PT220-40防雷箱，各设备前安装防雷插座PT-10。
（2）架空低压线、平房或简易楼房
该类学校多为农村中小学校，校内采用架空低压线直接引入平房教室和机房。机房的电源采取二级电涌防护安装SPD。在机房所在平房（或简易楼房）的进入处安装PT380-40电源防雷箱,附近新作接地网；机房配电箱处安装凯威电源防雷箱PT220-40防雷箱。

  各SPD前端串接适配的空开, 连接线截面积不小于16mm2。
 3.2信号电涌保护
   校园网与上一级多数采用光缆通信，个别学校采用ADSL通信方式，校园网内各交换机之间多采用双绞线。
  （1）采用光缆通信
  在网络主控机房（计算机教室、电子备课室）的机柜内网络交换机处，安装PT-RJ45/24（In：3kA，Up≤35V，tA≤5nS）机架式集成型信号SPD箱，保护交换机各端口。
（2）采用ADSL通信方式
  在ADSL接入设备的RJ11外线端口处，安装单口PT-RJ11信号SPD（In：3kA，Up≤170V，tA≤5nS ）, 在网络主控机房及校园内各交换机的机柜内网络交换机各端口处，安装PT-RJ45。
（3）SPD箱接地线为BVR 6mm2，就近与网络机柜连接。
（4）参照YD5098-2005的有关规定：机房（含教室）内网线长度不大于30m，故只在交换机端口安装SPD。交换机与交换机之间的双绞线长度一般大于30m，故线路两端安装SPD。

3.3机房的等电位连接
学校校园网机房分为网络主控机房、计算机教室、电子备课室等。根据机房的大小和设备布局选择等电位连接网络的型式。

（1）、网络主控机房面积一般不大于10平方米，其设备较少（网络机柜和UPS电源）且摆放比较集中，故采用S型结构。在机房设备集中的防静电地板下设置等电位连接带，连接带材料为铜带，规格为30mm×3mm，使用绝缘支架固定。等电位连接带与机房LEB之间由一条35mm2接地干线连接。

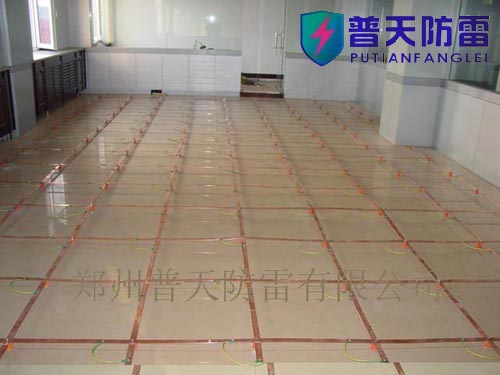

（2）计算机教室面积一般为数10平方米，计算机按课桌摆放并有网络机柜，因此采用M型等电位连接网络型式。在地板下（或在硬地面上新设置的线槽内、或破开硬地面）设置“口”或“日”型的等电位连接网络，材料为30mm×3mm铜带。等电位连接带与机房LEB之间由二条35mm2接地干线连接。
（3）电源配电箱PE、机柜、光缆加强筋、暖气管道等采用16mm2BVR接地线与等电位连接带连接，其他较小金属体则使用6mm2BVR接地线与等电位连接带连接。各等电位连接点处应先去除油漆（或喷塑层）以保证连接良好。
3.4接地
     根据本项目招标文件的技术要求，校园网机房的接地电阻值不应大于4Ω。根据网络主控机房和计算机教室所在建筑物的结构特点，机房接地设计如下：
    人工接地体设置在机房建筑物散水外1m的空地上，由水平接地极和垂直接地极构成。水平接地极采用70平方的镀铜钢绞线KW-S70，垂直接地体采用400*500*60mm的接地模块，各连接处采用凯威放热焊接。对于土壤电阻率高（如山区、古河滩等）的地点，应延长水平接地极和垂直接地体极，并辅以适量降阻剂，直至满足接地电阻的要求。网络主控机房新作一组接地体，计算机教室则新作二组接地体。从接地体引不小于70mm2的镀铜接地线至机房，机房内设置LEB，供接地和等电位连接使用。
