机房UPS电源的防雷电保护

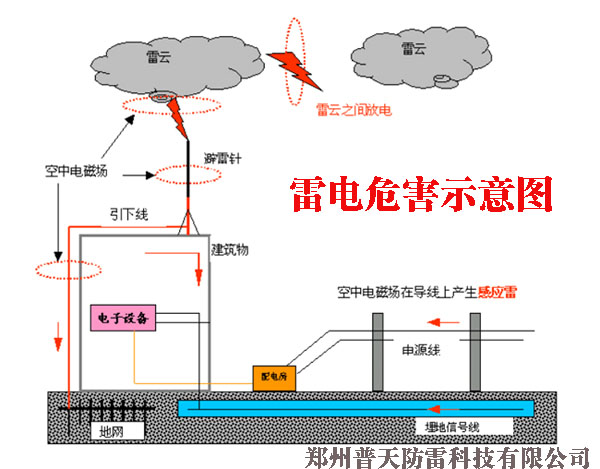

机房UPS电源的雷电防护

  对UPS电源系统及通信端口的雷电防护,应根据国家规定的有关规范,并根据应用环境的具体情况,因地制宜制定出切实可行的解决方案,建立有效的、科学的、经济的防雷系统。针对UPS系统的特点,其雷电防护应重点把握以下几点:

1、要完善外部防雷设施,做好机房接地,根据《电子计算机房设计规范》,交流、直流工作地、保护地、防雷接地宜共用一组接地装置,其接地电阻按其中最小值要求确定,如必须分设接地,则必须于两地之间加装等电位共地联结器。不管采用怎样的接地系统,等电位连接都是非常重要的。UPS保护的往往都是大型的数据系统,对雷电反击更为敏感,即使很小的电位反击,也往往造成不必要的损失。

2、要采取多级雷电防护措施

    《建筑物防雷设计规范》、IEC61312-1都有明确的防雷分区的概念,将需要雷电防护的区域分为:

LPZOA(OA),该区内的各物体都可能遭受直接雷击,同时在该区内雷电产生的电磁场能自由传播,没有衰减。

LPZOB(OB),该区内的各物体在接闪器的保护范围内,不会遭受直接雷击,但该区内的雷电电磁场因没有屏蔽装置,雷电产生的电磁场也能自由传播,没有衰减。

LPZ1(1),该区内的各个物体因在建筑内,不会遭受直接雷击,流经各导体的电流比LPZOB区更小,本区内的雷电电磁场根据屏蔽措施的不同而有不同衰减。

LPZ2(2),当需要进一步减小雷电和电磁场时,应引入后续防雷区,并按照需要保护系统所要求的环境选择后续防雷区的要求条件。

    雷器产品市场目前比较丰富,应尽量选择有信誉、质量可靠的避雷器,建议选用德国OBO的三相电源V25-B+C/3+NPE避雷器或单相电源防雷器V20-C/3+NPE或凯威防雷箱PT220-406mm2,以最直最短的引线连接,在接线方式上最好采用凯文接线方式,最大限度地减少引线上的感应电压,重要的机房还需要在UPS输出端安装V10-C/1+NPE防雷器或PTX-20机柜专用防雷箱。


UPS电源专用防雷箱和UPS电源必须进行接地,接地电阻一般应不大于4欧姆,接地材料一般采用凯威接地模块PTD-3十块和大电流接地干线KW-S70。防雷器和UPS电源要进行等电位连接,UPS输出线路要有地线。接地系统最好采用高质量的接地模块,这些可以保证接地电阻的可靠性和抗腐蚀性,也避免了每间隔1-2年改造地网,为使用单位节省了费用。

序号

名称

型号

级别

主要参数

1

电源防雷器

V20-C/3+NPE V20-C/1+NPE

PT220-40防雷箱

二级防雷

通流容量40KA

2

接地模块

PTD-3

接地系统

400*650*60mm

3

接地干线

KW-S70

接地干线

70平方mm2

4

输出防雷箱

PTX-220

三级防雷

20KA



3、避雷器的选择与安装



    雷电防护的中心内容是泄放和均衡,泄放将雷电流尽可能多的、尽可能远的是泄放于地,而拒之于通信系统之外。所谓多级防护就是按照电磁兼容的原理,分层次地对雷电流进行削弱,在动力线进户配电柜、楼层配电柜以及机房进户配电盒,安装适当规格的避雷器。对于有信号或通信接口的UPS,为防止雷电波从信号或通信线引入,必须在信号或通信线接口处加装相应的信号避雷器。
