学校综合防雷设计方案

学校综合防雷设计方案

根据“防雷概述”及“设计依据”对防雷系统的要求，结合该学校的具体实际情况设计本方案。

第一部分：建筑物直击雷防护：

在楼顶安装4支12米高GFL系列塔式接闪器GFL2-PTU-3.1，分别保护楼顶的卫星接收设备。在大楼下面，为避雷针制作一套10欧姆的接地网。4支接闪器在楼面上连接到一起，引至接地网。

第二部分 机房电源、信号防雷设计
1、为其建筑物内设备、人员的安全，该建筑感应雷防护宜设四级防护。

在建筑的总配电箱安装第一级电源防雷箱PT380-100（Iimp(8/20)=100KA、Up<1.5KV）电源避雷器，为第二级防护；

在UPS之前安装三级V40-C/T电源防雷箱，为第三级防护；

重要设备前端安装防雷插座PT-10，数量为10个。

2、所有屏蔽电缆进入建筑物内，屏蔽层均应接地。

3、在机房防静电地板下敷设0.6*0.6m的S型防静电网格。所有设备的外壳等金属物都应做防静电接地，采用6mm2铜芯线接至防静电网格上。

②等电位连接
   等电位连接是防雷中的关键步骤，用3*30等电位连接铜排在机房静电地板下组成纵横交叉的网状结构，将防雷器、金属机柜和机房设备用BVR4的多股铜导线可靠连接到等电位铜排上，使整个机房处于同一电位之下，避免雷击时各设备之间相互放电，击坏设备。等电位连接采用M型结构。

③接地

   雷电的最终去处就是接地网，所以一定要有一个好的接地，按照国家规范，接地电阻要求小于1欧姆。接地采用非金属接地模块PTD-3和镀铜接地棒组合式接地体，抗腐蚀性强，50年不变质。接地线与等电位汇流铜排可靠连接。
机房防雷设备列表

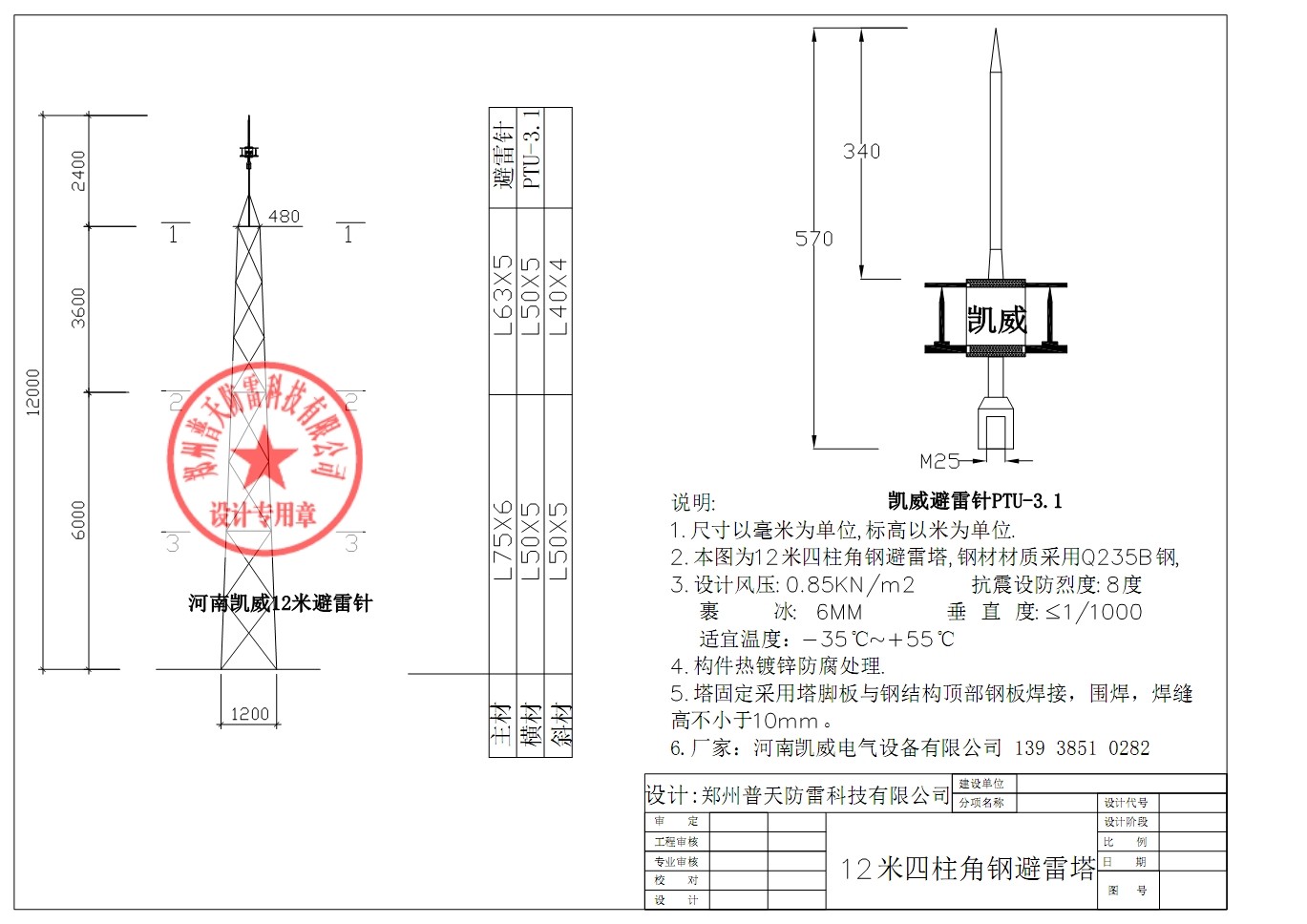

屋面避雷针设计图

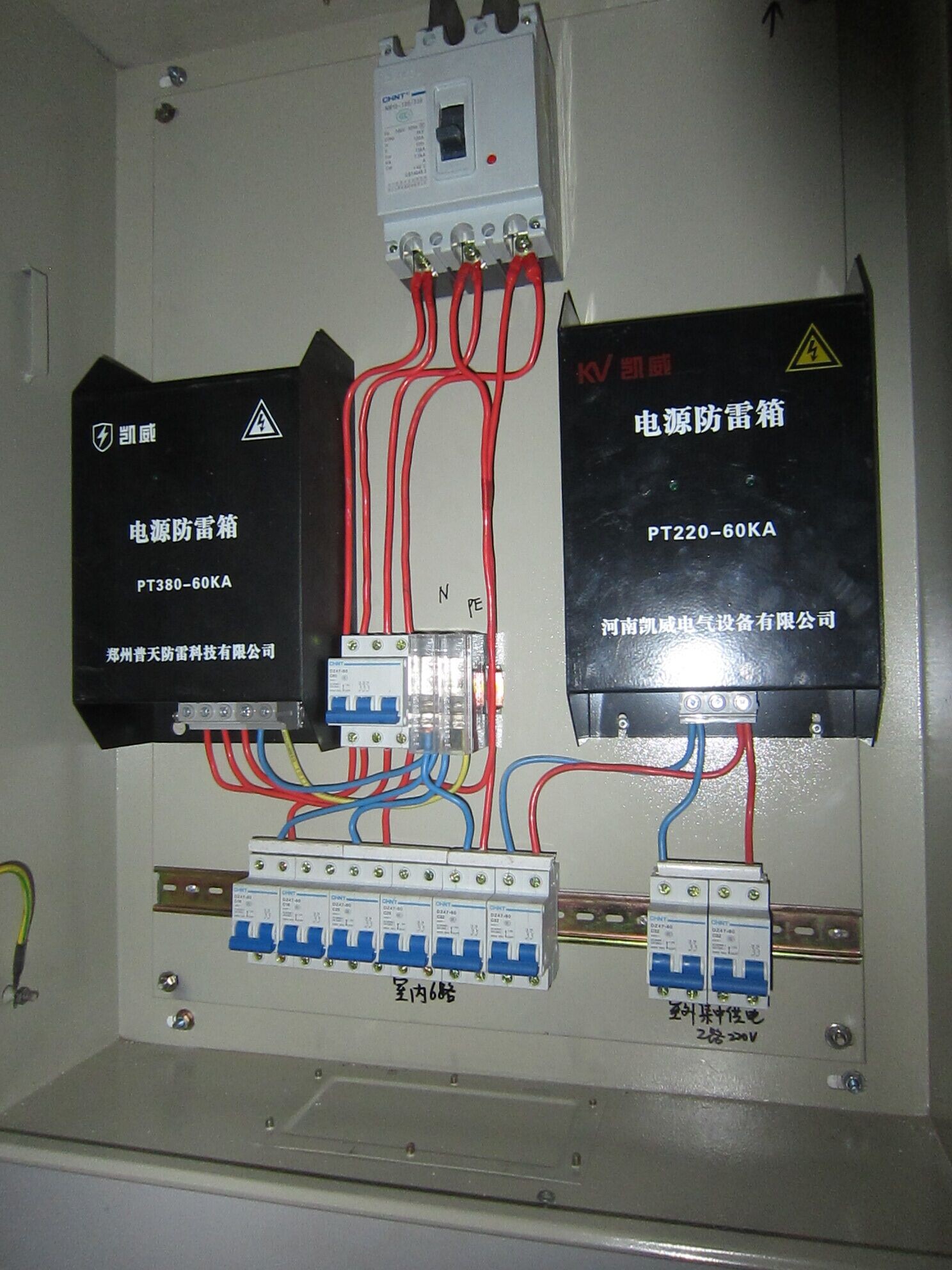

电源防雷箱安装图

接地产品及接地附件
