可控放电避雷针

可控放电避雷针的工作原理:

         雷云对地面物体放电有上行雷闪和下行雷闪两种方式。下行雷闪一般先导自上而下发展,主放电过程发生在地面(或地面物体)附近,所以电荷供应充分,放电过程迅速,雷电流大(平均幅值j为30~44kA),陡度高(24~40 kA/us)n];上行雷闪一般没有自上而下的主放电,其放电电流由不断向上发展的先导过程产生,即使有主放电,因雷云向主放电通道供应电荷困难,所以放电电流幅值小<7 kA),陡度低(<5 kA/-s)。

        另外上行雷闪不绕击,因为它自下而上发展的先导或者直接进入雷云电荷中心,或者拦截自雷去向下发展的选导,这样中和雷云电荷的反应在上空进行,自雷云向下的先导就不会延伸到被保护对象上。所以上行雷闪的上行先导对地面物体还具有屏蔽作用,可减轻放电时在地面物体上的感应过电压。利用这些特点可通过巧妙的结构设计引发上行雷闪放电,达到中和雷云电荷,保护各类被保护对象的目的。

可控放电避雷针的结构:

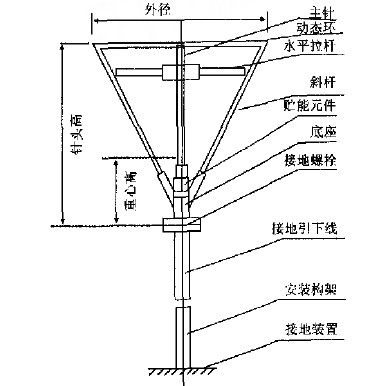

可控放电避雷针由针头、接地引下线、接地装置构成一套保护系统。它的针头不再是单针,而由主针、动态环、贮能装置组成,如下图

可控放电避雷针结构图可控放电避雷针

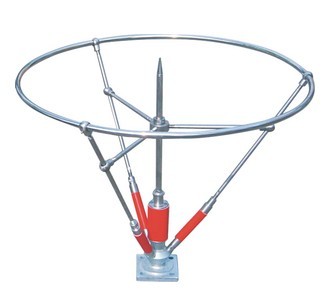

                   结构图                                                实物图

可控放电避雷针的主要技术参数及安装要求:

1)主放电电流I<7 kA,陡度≤5 kA/us;
2)一般地区和高阻区、无人区的接地电阻分别≤10和30 Ω;
3)可抗风速>50 m/s,针高h≤200 m时,保护角65。;
4)安装方便,不用维护。安装高度应高出铁塔最高处,并使架空地线处于保护范围内。升高支架与铁塔连接可靠,并能承受当地气象条件的最大风荷。接地电阻合格。

可控放电避雷针运行观测及效果:

可控放电避雷针的雷电流较小,运行中须监测雷电流幅值+现场无源时可用磁钢棒,虽然误差较大,但可满足观测基本要求。为满足雷电流不同幅值的测量灵敏度,应选2个支架测孔,其测孔中心与载流体中心的距离(测距)一般分别取5、10 cm。可控放电避雷针与地之间串联一放电计数器记录超过50 A的放电电流次数。

 如果您需要此类产品或者想了解更多关于可控放电避雷针的信息,请联系我们的在线客服,普天防雷竭诚为您服务!
