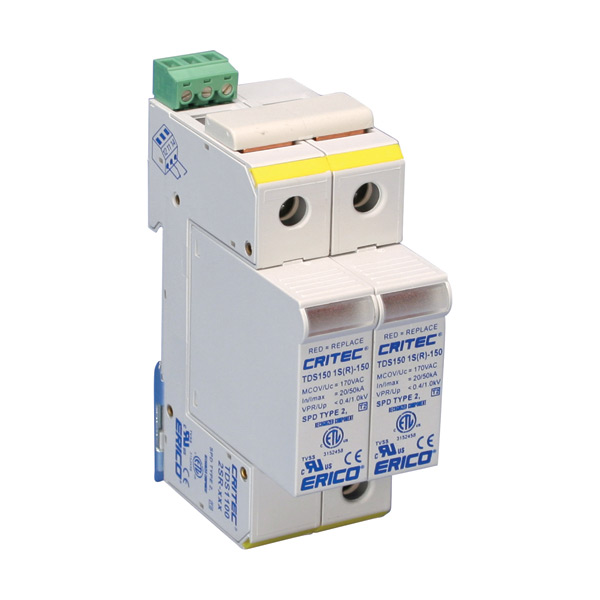

TDS11002SR277瞬态识别浪涌分流器100 KA
1.产品用途
TDS11002SR277瞬态识别浪涌分流器产品主要用于通信、铁路、计算机网络、电力、气象、交通、住宅等领域的电子、电源设备的防雷以及操作过电压的保护作用。
2.工作原理
TDS并联于线路（L/N）与大地之间，在正常工作电压情况下，TDS处于高阻状态，相当于线路对地开路，不影响线路正常工作。故障显示窗口呈绿色。
当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压泄放到大地，当脉冲过电压消失后，防雷模块又自动恢复高阻状态。
3.主要特点/产品特色
- 带热断开保护功能的 TD 技术
- 紧凑型设计可适配 DIN 配电盘和电机控制中心
- 指示标志和无电压触点提供远程状态监控
- 单独的插头和底座设计可方便更换故障的浪涌模块
- 100 kA 8/20 μs 的最大浪涌额定值可为次配线面板提供恰当的保护以及更长的使用寿命
4.技术参数
| Part Number | TDS11002SR150 | TDS11002SR240 | TDS11002SR277 | TDS11002SR560 |
| Article Number | 702409 | 702411 | 702412 | 702413 |
| 公称系统电压 (Un) | 120 - 150 VAC | 220 - 240 VAC | 220 - 277 VAC | 480 - 560 VAC |
| 最大持续操作电压 (Uc) | 170 VAC | 275 VAC | 320 VAC | 610 VAC |
| 反向电压 | 240 VAC | 350 VAC | 480 VAC | 700 VAC |
| 电压保护等级 (VPR) @ 电流 | 600.0 V @ 3 kA 1,000.0 V @ 20 kA |
900.0 V @ 3 kA 1,200.0 V @ 20 kA |
1,000.0 V @ 3 kA 1,600.0 V @ 20 kA |
1,800.0 V @ 3 kA 2,400.0 V @ 20 kA |
| 公称放电电流 (In) | 50 kA 8/20 μs | 40 kA 8/20 μs | ||
| 最大放电电流 (Imax) | 100 kA 8/20 μs | |||
| 脉冲电流 (Iimp) | 12.5 kA 10/350 μs | |||
| 后备过电流保护 | 125 A | |||
| 响应时间 | 5 ns Max | |||
| 短路电流额定值 (SCCR) | 200 kA | |||
| 频率 | 0 – 100 Hz | |||
| Protection Modes | L-N L-PE N-PE |
|||
| Technology | 带热断开功能的 TD 技术 | |||
| 连接，实心 | 35 mm² Max | |||
| 连接，绞合 | 25 mm² Max | |||
| Mounting | 35 mm 顶帽式 DIN 轨 | |||
| 外壳材质 | UL® 94V-0 热塑性塑料 | |||
| 外壳防护等级 | IP 20 NEMA®-1 |
|||
| 远程触点 | 是 | |||
| 状态指示 | 机械旗形组件 | |||
| 温度 | -40 至 80 °C | |||
| 模块宽度 | 2 M | |||
| 深度 (D) | 68 mm | |||
| 高度 (H) | 90 mm | |||
| 宽度 (W) | 35 mm | |||
| 元件重量 | 0.24 kg | |||
| 认证详情 | UL® 1449 版本 4 4CA, 20 kA 模式 | |||
| 符合规定 | ANSI®/IEEE® C62.41.2-2002 A 类、B 类、C 类 ANSI®/IEEE® C62.41.2-2002 Scenario II, Exposure 3, 100 kA 8/20 μs, 10 kA 10/350 μs IEC® 61643-1 I 类、II 类 |
|||
5.安装方法及安装注意事项

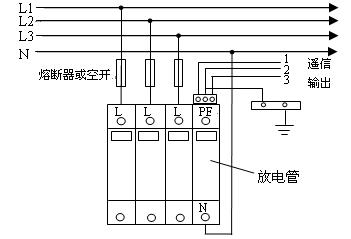

（1） 安装接线如下图所示。
（2） 电源连接导线用不小于6mm2的多股铜线，接地线用不小于10mm2的多股铜线。连接线应尽量的短、直、粗。地网接地电阻：R≤4Ω
（3） 防雷器前端应串联合适的熔断器或空开。
（4） 安装时必须断开电源，严禁带电操作，连接导线必须符合要求。
（5） 安装完毕后将模块插入到位，检查工作是否正常。
（6） 当模块故障显示窗口指示红色时，遥信端子输出告警信号，表示防雷器发生故障，应及时更换。防雷器无须特别维护，只需定期检查其连接是否有松动，状态指示是否正常。
注：产品内部结构如有变动，恕不另行通知，如有问题请与本公司咨询.
