防雷引下线间距问题探讨
避雷引下线是将避雷针接收的雷电流引向接地装置的导体,按照材料可以分为:镀锌接地引下线和镀铜接地引下线、铜材引下线(此引下线成本高,一般不采用)、超绝缘引下线。
1、镀锌引下线常用的有镀锌圆钢(直径8mm以上)、镀锌扁钢(3*30mm或4*40mm),建议采用镀锌圆钢。
2、镀铜引下线常用的有镀铜圆钢、镀铜钢绞线(也叫铜覆钢绞线),这种材料成本比镀锌的高,但导电性和抗腐蚀性都比镀锌材料好很多,现在是比较常用的。
3、超绝缘引下线的绝缘性能比较好,超绝缘引下线采用多层特殊材质的绝缘材料,保证了它强大的绝缘性能,满足了产品设计要求的相当于0.75米空气的绝缘距离。产品外部设计特殊的防紫外线和抗老化层,有效的提高了产品抗老化性能,使用寿命大大提高。此种产品适用于安全要求比较高的场所,成本比铜材贵一些。

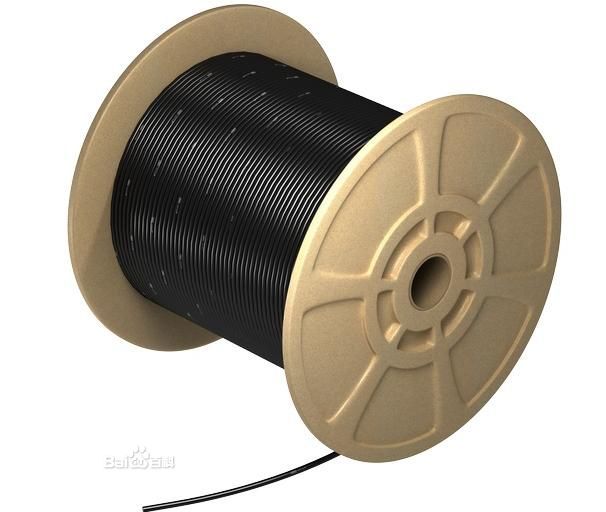

超绝缘引下线外观
防雷引下线之间所要求的“间距”,是电气间距,还是物理间距?
解析:防雷引下线之间所要求的“间距”,应为“电气间距”,而非“物理间距”。这是因为雷电流流经屋顶避雷带及防雷引下线时,其经过的必为电气路径。因此,防雷引下线之间所要求的“间距”,就应理解为“电气间距”。换言之,女儿墙上曲折多弯的避雷带,应该“拉直”而计算出“电气长度”,继而算出防雷引下线的间距。
